GN 30I Eckverbindungen

Zink-Druckguss, für Aluminiumprofile (I-Baukasten), mit oder ohne Zubehör




Artikel auswählen

loading

Produktionsvorgabe

Scrollen Sie horizontal
Ausführung

Ausführungen

  • Ausführung A: ohne zubehör
  • Ausführung C: mit Befestigungsset und Abdeckkappe

Winkel

Zink-Druckguss-Legierung

Lackiert, Aluminium weiß     ZW

Schrauben und Muttern für T-Nuten (nur für Form C)

Stahl verzinkt, blau passiviert     SZ

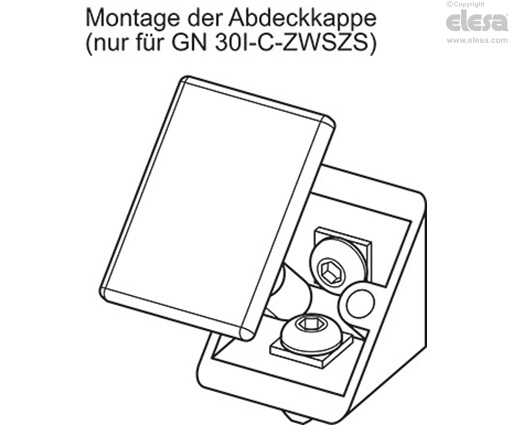

Abdeckkappe (nur für Form C)

Kunststoff Thermoplast (Polyamide PA)

Schwarz     S

Hinweis

Funktionen und Anwendungen

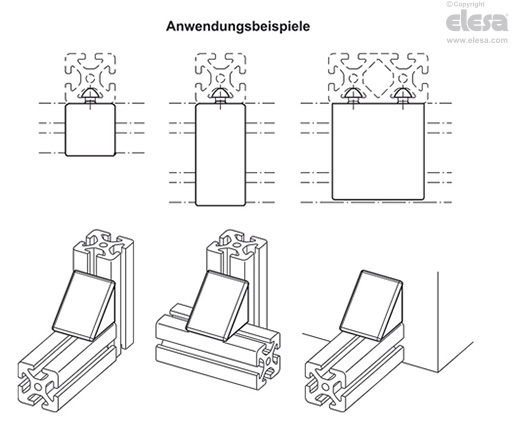

Die Befestigungswinkel GN 30I dienen zur Befestigung von Aluminiumprofilen an Gegenständen wie Tischen und Platten sowie im rechten Winkel zueinander. Es ist keine Bearbeitung des Profils erforderlich.

Die Verbindung lässt sich längs der Nut frei positionieren und verschieben. Zur Montage der Befestigungswinkel an einer Platte oder quer zu einem Aluminiumprofil müssen die Führungsstege abgebrochen werden.

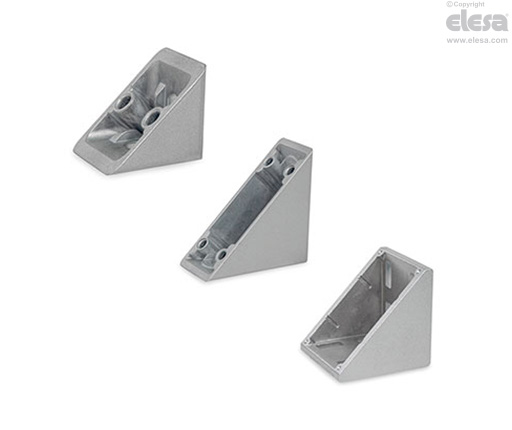

GN 30I-A-ZW - Ohne zubehör
GN 30I-A-ZW - Ohne zubehör
Zubehör auf Anfrage

Zubehör auf Anfrage
