GN 476.2
Reling-T-Klemmhalter
teilbar, Aluminium
Ausführung
Standardausführungen
- GN 476.2-W-MT: mit Bolzen, Aluminium naturfarben, matt.

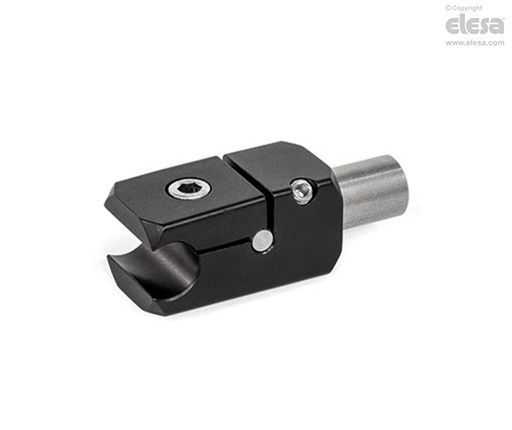

- GN 476.2-W-ELS: mit Bolzen, eloxiertes Aluminium, schwarz
- GN 476.2-A-MT: mit Bohrung, Aluminium naturfarben, matt.
- GN 476.2-A-ELS: mit Bohrung, eloxiertes Aluminium, schwarz
Bolzen (nur für Ausführung W)
Edelstahl 1.4305.
Zylinderschrauben ISO 4762
Edelstahl
Zylinderstift ISO 2338
Edelstahl
Gewindestifte DIN 913 (nur für Ausführung A)
Edelstahl
Gewindestifte DIN 915 (nur für Ausführung W)
Edelstahl
Hinweis
Funktionen und Anwendungen
Die Reling-T-Klemmhalter GN 476.2 verbinden Rohre und Profile t-förmig miteinander. Sie werden unter anderem für Seitenführungen verwendet, bei denen die Klemmverbinder seitlich nicht überstehen dürfen. Darüber hinaus ermöglicht die geteilte Klemmstelle das Einfügen des Klemmhalters in bestehende Konstruktionen und vereinfacht die Montage, wenn ein axiales Aufschieben, z. B. aufgrund von Biegungen, nicht möglich ist. Durch die Kombination eines Klemmhalters in Form W und A können zwei Rohre oder Stangen in jedem einstellbaren Winkel miteinander verbunden werden. Die Klemmschraube ist in der Standardausführung eine Zylinderschraube mit Innensechskant ISO 4762. Sie kann durch ein Klemmhebelset GN 511 ersetzt werden (siehe Maßtabelle).
