GN 30B
Eckverbindungen
Aluminium, für Aluminiumprofile (B-Baukasten), mit oder ohne Zubehör
Ausführung
Formen
- Form A: ohne zubehör

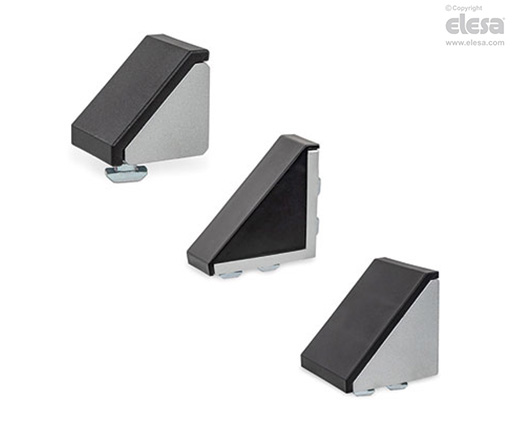

- Form C: mit Befestigungsset und Abdeckkappe
Winkel
Aluminium
- Lackiert weiß AW
- Blank AB
Befestigungsset (nur für Form C)
- Nutenstein und Zylinderschraube (für n = 8)
- Hammerkopfschraube für T-Nuten und Bundmutter (für n = 10)
Stahl, verzinkt (nur für Form C) SZ
Blau/gelb passiviert
Abdeckkappe (nur für Form C)
Kunststoff Thermoplast (Polyamide PA)
Schwarz S
Hinweis
Funktionen und Anwendungen
Die Winkel GN 30B dienen zur Befestigung von Aluminiumprofilen an Gegenständen wie Tischen und Platten sowie im rechten Winkel zueinander. Es ist keine Bearbeitung des Profils erforderlich.
Die Verbindung lässt sich längs der Nut frei positionieren und verschieben. Zur Montage der Befestigungswinkel an einer Platte oder quer zu einem Aluminiumprofil müssen die Führungsstege abgebrochen werden.
Die Abdeckkappen sorgen für eine optisch ansprechende Erscheinung und vereinfachen die Reinigung (Form C).
