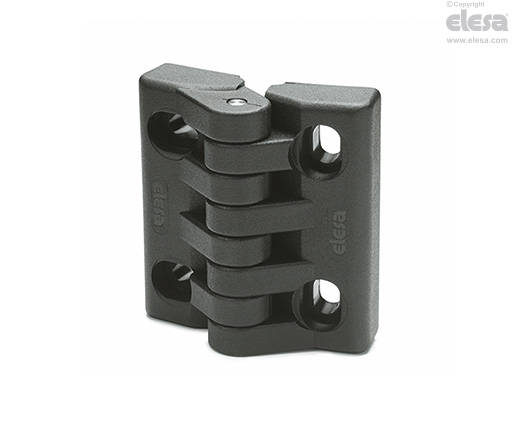

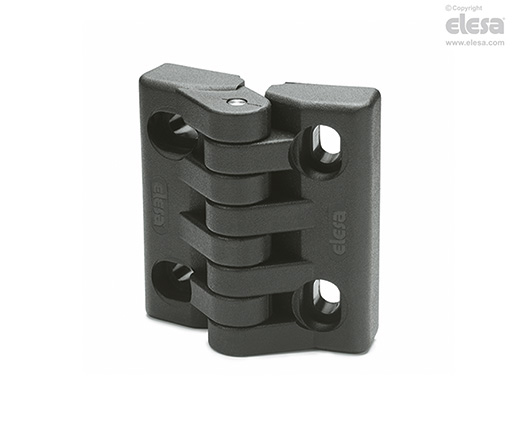

CFA-SL
Scharniere justierbar durch Langlöcher
Kunststoff Thermoplast
Ausführung
Material
Hoch belastbarer Kunststoff Thermoplast (Polyamid PA), schwarz matt.
Achse
Edelstahl AISI 303.
Standardausführungen
Bohrungen für Zylinderschrauben welche die Einstellung bei der Montage ermöglichen.
- CFA-SL-H: für waagrechte Befestigung.
- CFA-SL-V: für senkrechte Befestigung.
- CFA-SL-HV: für waagrechte und senkrechte Befästigung.
Hinweis
Drehwinkel (Richtwert)
Max 215° (-35° und +180° gleich 0° ist der Zustand, bei dem die beiden Scharnierhälften auf der selben Ebene liegen).
Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen.
Zur Auswahl der richtigen Scharnierart und der richtigen Anzahl der Scharniere für die jeweilige Anwendung, siehe die Leitlinien.
| Beständigkeitsprüfungen | |||||
| Axiale Belastbarkeit | Radiale Belastbarkeit | Belastbarkeit bei 90° | |||
 |  |  | |||
| Maximale Tragfähigkeit Ea [N] | Bruchlast Ra [N] | Maximale Tragfähigkeit Er [N] | Bruchlast Rr [N] | Maximale Tragfähigkeit E90 [N] | Bruchlast R90 [N] |
| 510 | 5280 | 490 | 5790 | 260 | 3190 |
