RE.F8-N Räder mit Stahl-Gehäuse

Kunststoff Thermoplast

Artikel auswählen

loading

Produktionsvorgabe

Scrollen Sie horizontal
Ausführung

Radkörper

Kunststoff Thermoplast, Polyamid (PA).

Lagerung

Nabe mit durchgängigem Loch

Feststehendes Gehäuse

Verzinktes Stahlblech, Gehäuse ist für eine Tragfähigkeit bis zu 3000N ausgelegt.

Lenkgehäuse

Verzinktes Stahlblech, Gehäuse ist für eine Tragfähigkeit bis zu 3000N ausgelegt. Die zweifache Kugellagerung und der direkte Kontakt zwischen Platte und Kugellagerhalterung mit integriertem Bolzen garantieren eine ausgezeichnete Manövrierbarkeit. Benötigt keine Wartung. Bestehend aus (siehe Abb. 1):

  1. Platte: verzinktes Stahlblech;
  2. Lenkgabel: verzinktes Stahlblech;
  3. Kugellagerhaltering: verzinktes Stahlblech;
  4. Zapfen: in der Platte integriert;
  5. Lagerung: zweifache Kugellagerung, fettgeschmiert;
  6. Staubschutzring: Polymer dunkelgrau RAL 7015, nur für SBL und SBF Ausführungen erhältlich.

Bremse

Bremse, sperrt sowohl die Drehung des Rades als auch die des Gehäuses. Die optimalen Abmessungen der Bremse beschränken den Platzbedarf auf ein Minimum und garantieren eine leichte Manövrierbarkeit. Feder aus gehärtetem Stahl.

Standardausführungen

  • PBL: feststehendes Gehäuse ohne Bremse.
  • SBL: Lenkgehäuse ohne Bremse.
  • SBF: Rad mit Lenkgehäuse, mit Bremse.
  • FBL: Lenkgehäuse und zentrale Durchgangsbohrung zur Befestigung, ohne Bremse.
  • FBF: Lenkgehäuse und zentraler Durchgangsbohrung zur Befestigung, mit Bremse.

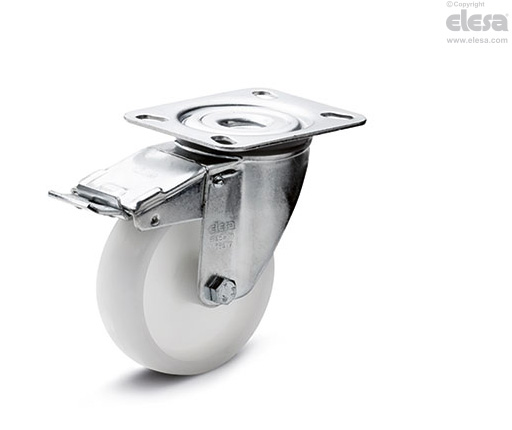

RE.F8-SBF-N - Lenkgehäuse mit Bremse
Hinweis

Anwendungen

Hervorragende Verschleiß-und Reißfestigkeit. Weitere Informationen finden im Datenblatt zu RE.F8.
