ETH.
Rohrgriffe
Kunststoff Thermoplast und Aluminium
Ausführung
Grifffüße
Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), matt.
Abschlussdeckel
- ECA.T: Polyamid (PA)-Thermoplast, in Elecolors-Farben, glänzend, Montage durch Einpressen. Wird mitgeliefert, abnehmbar mit einem Schraubenzieher.
Zubehör: Separat erhältlich (siehe Tabelle).
Verdrehsicherung
Eine Klemmmechanik zwischen Rohr und den Griffschäften beugtVerdrehungen während der Anwendung vor.
Standardausführungen
Durchlöcher für Zylinderschrauben mit Innensechskant, Sechskantschraube oder Standard-Kontermuttern.
- ETH-EP: Aluminiumrohr, Epoxyharz-Beschichtung, Metallflachspan grafitfarben, matt. Sehr beständig gegen Abnutzung, Risse und chemische Stoffe. Vermeiden Sie dauerhafte and längeren Kontakt mit kochendem Wasser und Dampf. Seitenstütze in grau-schwarz

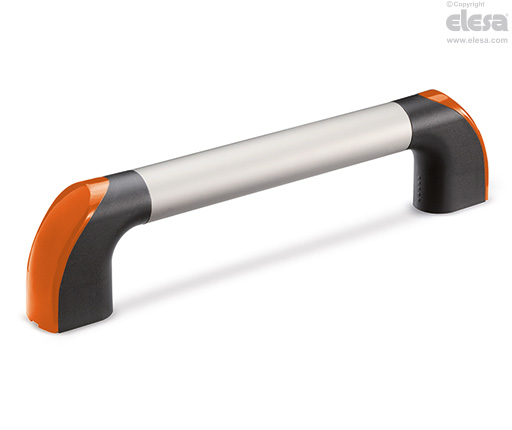

- ETH-AN: Rohr Aluminium, naturfarben eloxiert. Seitenstütze in grau-schwarz
Empfohlener Anzugsdrehmoment:
- Empfohlenes Drehmoment bei der Montage von der Rückseite: 8 [Nm]
- Montage von der Bedienseite mit Bohrungs- oder Gewindeloch: 15 [Nm].
Hinweis
Ergonomie und Design
Der große Durchmesser des Rohrs bietet einen guten und komfortablen Griff; das Anti-Verdrehungs-Montagesystem der Rohrgriffschäfte wurden entworfen um eine kräftige und sichere Manövrierfähigkeit während der Anwendung zu gewährleisten.
Technische Daten
Schlagfestigkeit: Die in der Tabelle angegebenen Werte für F2 sind das Ergebnis von Bruchprüfungen unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.
Andere Ausführungen
Sonderausführungen auf Anfrage
Verschiedene Längen.
Zubehör
Zubehör auf Anfrage
- DS-ETH: Distanzstücke aus Glasfaserverstärkter Thermoplast (Polyamid PA), um den Abstand zwischen Griff und der Montage-Oberfläche zu vergrößern.
- ECA.T: Verschlusskappen aus Polyamid (PA)-Thermoplast, in Elecolors-Farben, glänzend, Montage durch Einpressen.
| Code | Artikelnummer | d2 | h | h2 | h4 | für Bügelgriffe |  |
| 15251 | DS-ETH.35-16 | 4 | 16 | 101.5 | 12.5 | ETH.35 | 24 |
| 15253 | DS-ETH.35-32 | 4 | 32.5 | 118 | 15 | ETH.35 | 45 |
