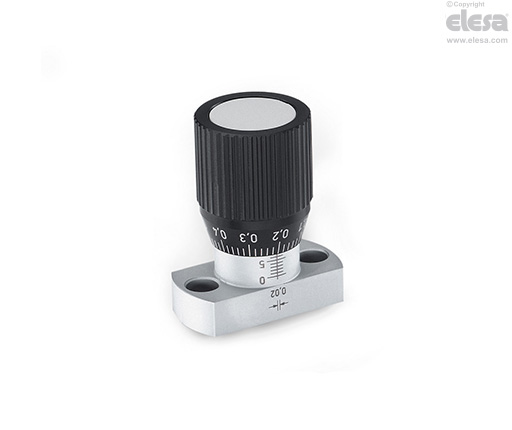

GN 727 Gerändelte Drehknöpfe

mit Verstellspindel, Aluminium




Artikel auswählen

loading

Produktionsvorgabe

Scrollen Sie horizontal
Ausführung

Anbauteil

Stahl, mattverchromt.

Sechskantschraube

Stahl, verzinkt

Knopf

Rändelprofil Aluminium, schwarz.

Gleitbuchse

Stahl.

Abdeckkappe

Thermoplast (POM), hellgrau

Ziffernfolge auf dem Grundkörper

  • 10 Teilstriche (D=27) entsprechen 10 Umdrehungen des Drehknopfes.
  • 15 Teilstriche (D=34) entsprechen 15 Umdrehungen des Drehknopfes.

Jeder Teilstrich entspricht 1 mm Längenbewegung.

Lasergravur schwarz als Kontrast zur mattverchromten Oberfläche des Anbauteils.

Ziffernfolge auf dem Drehknopf

  • 50 Teilstriche von 0.1 ... 0.9.

Jeder Teilstrich entspricht 0,02 mm Drehbewegung.

Lasergravur in Kontrast zur schwarzen Oberfläche des Drehknopfes.

Standardausführungen

  • GN 727-A: Beffestigungsbohrungen parallel zur Spindelachse.
  • GN 727-B: Beffestigungsbohrungen senkrecht zur Spindelachse.
  • GN 727-S1: Montage mit Sechskantschraube

Skalierschema

  • SR: Werte aufsteigend bei Drehung im Uhrzeigersinn.
  • SL: Werte aufsteigend bei Drehung im Gegenuhrzeigersinn.
Hinweis

Eigenschaften

Drehknöpfe mit Verstellspindel GN 727 ermöglichen eine präzise Verstellung bzw. Positionierung, z.B. eines Festanschlages.

GN 727-S1 ist speziell geeignet für Anwendungen für Montageplatten mit geringer Dicke (von2 bis 8 mm).

Andere Ausführungen

Sonderausfuehrungen auf Anfrage

Auf der Oberfläche der Abdeckkappe können Texte, Markierungen oder Symbole etc per Tampoprint in unterschiedlichen Farben eingraviert werden.
