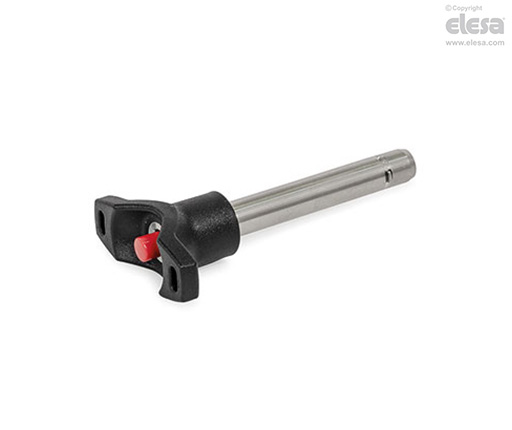

GN 114.8 Steckbolzen
Edelstahl
Ausführung
Bolzen
Edelstahl 1.4305.
Sperrklinken
Edelstahl nichtrostend, 1.4301
Feder
Edelstahl 1.4310
T-Griff
Kunststoff Thermoplast (Polyamid PA), glasfaserverstärkt, schwarz, mit Langloch für Kugelkette.
Einsatztemperatur bis 80 °C.
Druckknopf
Thermoplast (Polyacetal, POM), rot.
Einsatztemperatur bis 80 °C.
Hinweis
Funktionen und Anwendungen
Die Steckbolzen mit Axialsicherung GN 114.8 dienen zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauteile. Sie werden in der Regel als Lagerbolzen eingesetzt, die häufig montiert und wieder demontiert werden müssen.
Die rechteckigen Sperrklinken aus Edelstahlblech halten den Steckbolzen in axialer Position in der Bohrung. Mit dem Druckknopf werden diese eingezogen und nach dem Loslassen stellt die Druckfeder sie wieder in die Sperrstellung zurück.. Die Sperrklinken sind nicht zum T-Griff ausgerichtet.
Zubehör
Zubehör

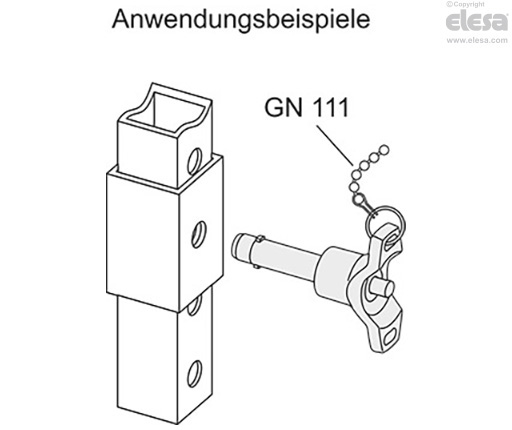

Um den Einsatz dieser Sperrbolzen zu optimieren, wurden entwickelt:
- Kugelketten GN 111;
- Halteseile GN 111.2;
- Spiral-Halteseile GN 111.4.
Gebrauchsanweisung
Gebrauchsanweisung
Durch Drücken des Druckknopfes werden die beiden Sperrklinken eingezogen und der Bolzen kann herausgezogen bzw. eingesteckt werden.
