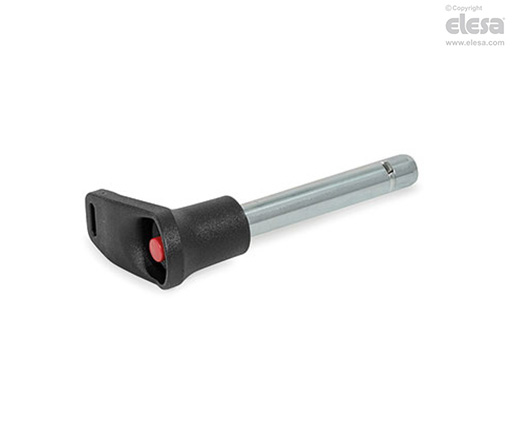

GN 114.11 Steckbolzen
Stahl
Ausführung
Bolzen
Stahl verzinkt, blau passiviert
Sperrklinken
Edelstahl nichtrostend, 1.4301
Feder
Edelstahl 1.4310
L-Griff
Kunststoff Thermoplast (Polyamid PA), glasfaserverstärkt, schwarz, mit Langloch für Kugelkette.
Einsatztemperatur bis 80 °C.
Druckknopf
Thermoplast (Polyacetal, POM), rot.
Einsatztemperatur bis 80 °C.
Hinweis
Funktionen und Anwendungen
Die Steckbolzen mit Axialsicherung GN 114.11 dienen zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauteile. Sie werden in der Regel als Lagerbolzen eingesetzt, die häufig montiert und wieder demontiert werden müssen.
Die rechteckigen Sperrklinken aus Edelstahlblech halten den Steckbolzen in axialer Position in der Bohrung. Sie werden durch Drücken des Knopfes zurückgezogen und kehren nach dem Loslassen durch die Druckfeder in die verriegelte Position zurück. Die Sperrklinken sind nicht zum L-Griff ausgerichtet.
Zubehör
Zubehör

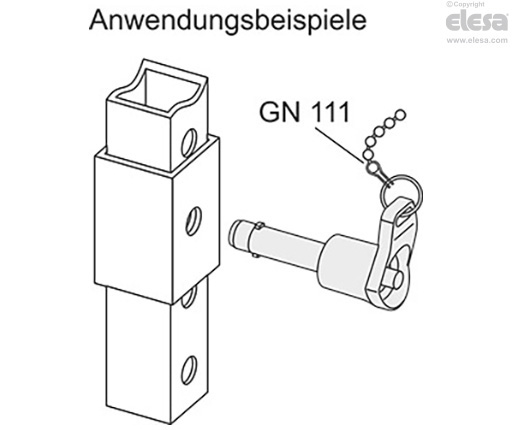

Um den Einsatz dieser Sperrbolzen zu optimieren, wurden entwickelt:
- Kugelketten GN 111;
- Halteseile GN 111.2;
- Spiral-Halteseile GN 111.4.
Gebrauchsanweisung
Gebrauchsanweisung
Durch Drücken des Druckknopfes werden die beiden Sperrklinken eingezogen und der Bolzen kann herausgezogen bzw. eingesteckt werden.
Modelle, alle Rechte vorbehalten in Übereinstimmung mit dem Gesetz. Bei Reproduktion der Zeichnungen, bitte immer Quellenangabe.
