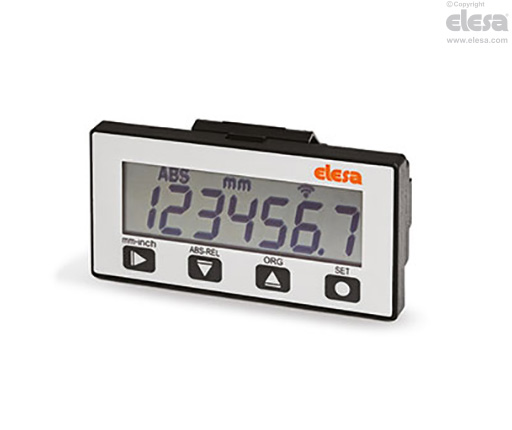

MPI-R10-RF Magnetisches Messsystem

Längen- und Winkelmessungen, Datentransfer über Funkfrequenz




Artikel auswählen

loading

Produktionsvorgabe

Scrollen Sie horizontal
Ausführung

Gehäuse

Glasfaserverstärkter Thermoplast (Polyamid PA), schwarz, matt.

Halteklipp aus Kunststoff Thermoplast (POM), schwarz, matt

Abdeckung mit Tastatur

Polycarbonat beständig gegen Fette, Öle, Alkohol und mineralische Säuren.

Schutzart

Hinweis

Funktionen und Anwendungen

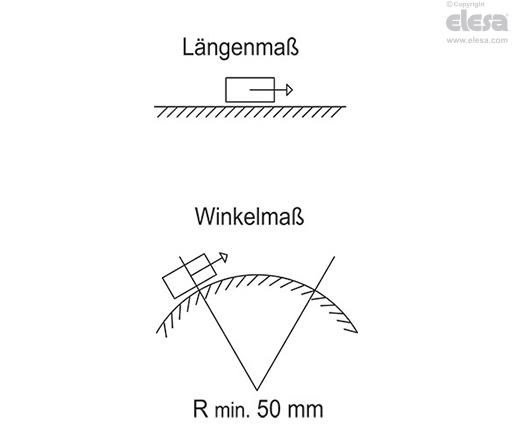

MPI-R10-RF Messsystem verbunden mit einem speziellen Sensor FC-MPI, zusammen mit dem Magnetband M-BAND-10, ist ein vollständiges System zum Messen von linearen oder Winkelverschiebung (mit einem Minimumradius von 50 mm).

Die Montage ist einfach und das Produkt besticht durch eine sehr genaue Ausrichtung und Positionierung.

  • Einfache Montage und Demontage dank des Halteklipps (ELESA PATENT)
  • 7-stelliges LCD-Display, 12 mm hoch mit Sonderzeichenunterstützung.
  • Programmierbar mit 4 Multifunktionstasten
  • Anzeige in mm, Inch oder Grad
  • Anzeige im absoluten oder inkrementellen Modus
  • bis zu 10 programmierbare Offset-Werte.
  • Speicherung und Anzeige von 32 Zielpositionen.
  • Langlebige interne Lithium Batterie
  • Pufferspeicher
  • Gehäuse für FC-MPI Verbindung, Montage mittels Einrasten zum einfachen Aufstecken und wieder Abnehmen.

Für weitere Informationen lesen Sie "Bedienungsanleitung"..

MPI-R10-RF - Magnetisches Messsystem
Mechanische und elektrische Eigenschaften
StromversorgungLithium Batterie 1/2 AA 3.6 V (im Lieferumfang enthalten)
Batterielebensdauer2.5 Jahre
Anzeige7-stelliges LCD-Display, 12 mm hoch mit Sonderzeichenunterstützung.
Anzeige Werte-199999; 999999
Anzahl der Kommastellenprogrammierbar
Maßeinheit

Millimeter, Inch oder Grad

programmierbar

Max Betriebsgeschwindigkeit1 ÷ 5 m/s programmierbar (1)
Auflösung (2)0.01 mm - 0.001 in - 0.01°
Genauigkeit (3)±0.03 mm
Wiederholgenauigkeit (4)0.0002 x L mm (L = Messwert in mm)
SelbstdiagnoseBatterie-, Sensor-, Magnetband-Check
SchutzartIP54 oder IP67
Arbeitstemperatur0 ÷ 50 °C
Aufbewahrungstemperatur-20 ÷ +60 °C
Luftfeuchtigkeitmaximal 95% ohne Kondensation
BetriebsumgebungInnenanwendung
UmgebungsbedingungenNur zur Verwendung in geschlossenen und geschützten Räumen
HöheBis zu 2000 m
HF-Frequenzen programmierbar2400-2416MHz

(1) Die Lesegeschwindigkeit beeinträchtigt die Lebensdauer der Batterie

(2) Auflösung/Teilung: die kleinste Abweichung in der Länge, die das System anzeigen kann.

(3) Genauigkeit: max. Abweichung zwischen der angezeigten und der tatsächlichen Position.

(4) Wiederholgenauigkeit: max. Abweichung des Messergebisses bei exakt reproduzierbar erreichter Messposition

System zur schnellen Positionierung

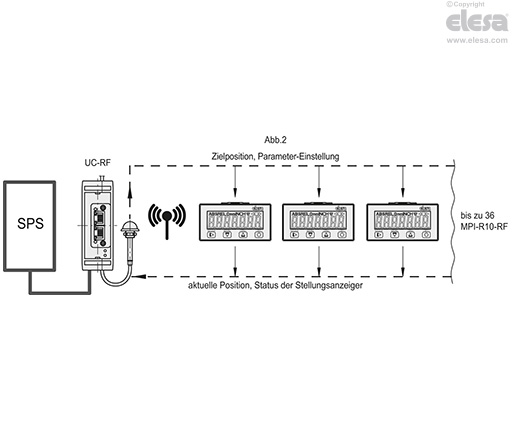

MPI-R10-RF Messsystem wird mit Funkfrequenz (RF) mit der Kontrolleinheit UC-RF verbunden, und bildet so ein kabelloses System zur schnellen Positionierung der Maschinenteile bzw. mehrachsigen Messungen (Abb.4).

Über die drahtlose Verbindung können Sie:

  • die aktuelle Position auslesen,
  • die Zielposition festlegen,
  • Konfiguration aller Betriebsparameter

Das Funkfrequenznetzwerk ermöglicht die problemlose Nutzung verschiedener Geräte im selben Raum ohne gegenseitige Störungen.

Dieses System ist v.a. dann geeignet, wenn es zu regelmäßigen Format-Änderungen kommt. Es vereinfacht die Einstellung des Ziels/aktuelle Position der Maschinenteile und dient daher auch als eine Art Sicherheitssystem. Ist auch nur ein einziger MPI-R10 Messsystem in der Zielposition positioniert, verhindert PLC den Beginn des Produktionszyklus, um Probleme im Produktionsablauf zu verhindern.

Die Installation des System ist schnell und einfach durchzuführen und benötigt keine Kabeln zwischen der Kontrolleinheit und den Stellungsanzeigern.

Für weitere Informationen lesen Sie die "Bedienungsanleitung".

MPI-R10-RF - Magnetisches Messsystem
Zubehör

Magnetischer Sensor mit Kabel

FC-MPI Separat zu bestellen.

Zubehör auf Anfrage

Magnetband M-BAND-10.

Andere Ausführungen

Sonderausführungen auf Anfrage

Die LCD-Multifunktionsanzeige und die 5 Funktionstasten können mit maßgeschneiderten grafischen Symbolen, Zeichen oder Schriften geliefert werden.

Gebrauchsanweisung

Montagehinweis

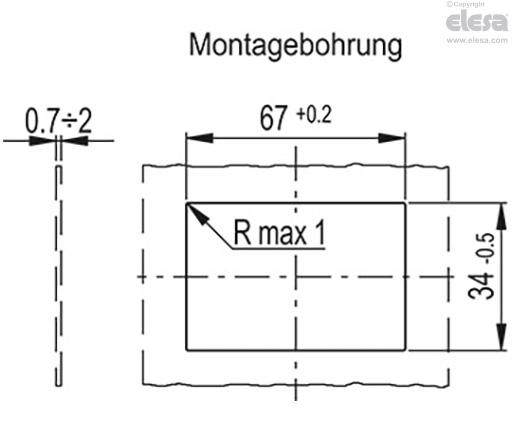

  • Bohrung gemäß der Montageschablone (Dicke 0.7÷2 mm)
  • Alle Bohrgrate vorm Einpassen des Displays entfernen.

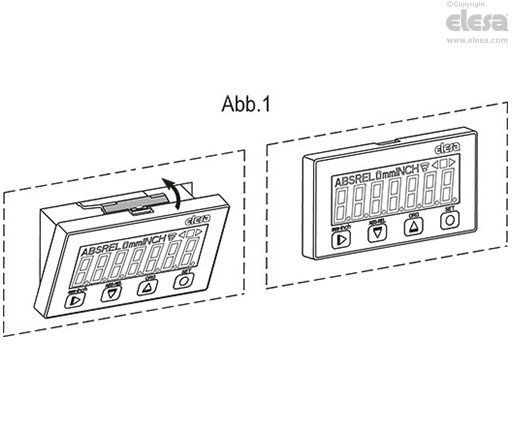

  • Den unteren Teil des Displays in das Gehäuse einpassen und solange hineindrücken, bis es komplett eingerastet ist (Abb. 1).
MPI-R10-RF - Magnetisches Messsystem
MPI-R10-RF - Magnetisches Messsystem

Batteriewechsel

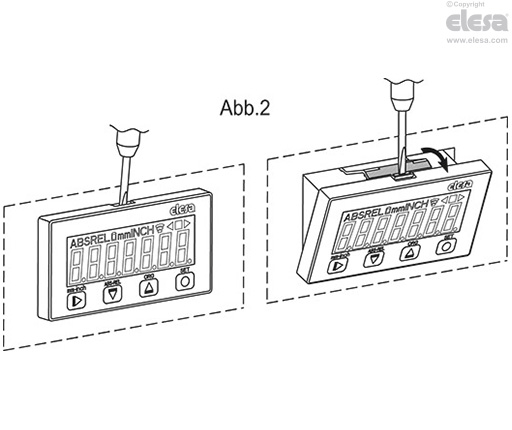

  • Den Halteklipp mittels geschlitzten Schraubenzieher nach unten drücken. (Abb. 2).
  • Aufschrauben der selbstschneidenden Edelstahl 1.4301 TORX® T06 Schraube und entfernen Sie die Abdeckung (Abb. 3).
  • Die Batterie austauschen.
  • Wird die Batterie innerhalb von 10 Sekunden (Dauer des Pufferspeichers) ausgetauscht, gehen die eingestellten Parameter nicht verloren.
MPI-R10-RF - Magnetisches Messsystem
MPI-R10-RF - Magnetisches Messsystem

* Eingetragene Marke von TEXTRON INC.

Kompatibilität

Kompatibilität

Das magnetische Messsystem der Version „-W2“ ist ausschließlich mit dem magnetischen Messsystem und der Kontrolleinheit der gleichen Version „-W2“ kompatibel.
