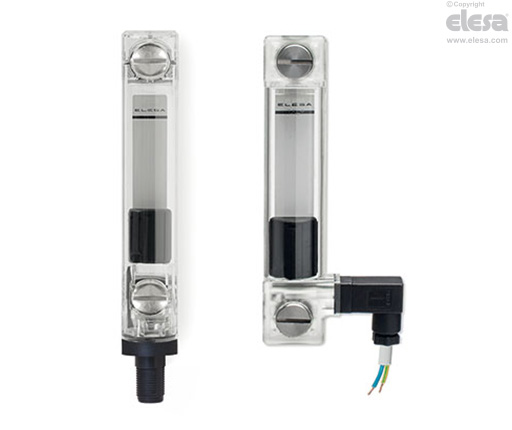

HCV-E Elektrische Ölstandanzeiger

mit elektrischem MIN-Füllstandsensor, transparenter Kunststoff Thermoplast




Artikel auswählen

loading

Produktionsvorgabe

Scrollen Sie horizontal
Ausführung

Material

Transparenter Kunststoff Thermoplast (Polyamid PA-T). Resistent gegen Erschütterungen, Lösungsmittel, Öle mit Zusätzen, aliphatische und aromatische Kohlenwasserstoffe, Benzin, Naphtha und Phosphorsäurenester.

Kontakt mit Alkohol oder alkoholhaltigen Reinigungsmitteln vermeiden.

Schrauben, Muttern und Unterlegscheiben

Stahl verzinkt.

Dichtungsringe

O-Ring Gummi NBR (Perbunan).

Empfohlene Rauheit der Dichtfläche Ra = 3 μm

Schwimmer

Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), schwarz, mit eingebautem Magnet, um den elektronischen Kontakt zu aktivieren, sobald der Schwimmer das in der Zeichnung angezeigte Kontaktniveau erreicht (die Daten beziehen sich auf Mineralöl-Typ CB68, nach ISO 3498, Temperatur 23 °C).

Eine korrekte Anzeige durch den Schwimmer ist bei Flüssigkeiten mit einer Dichte größer als 800 kg/m3 garantiert.

Halterung mit Stecker

Vollständig wasserdicht; integriertes (Reed-)Relais, mit zwei Ausgangsleitern (Version NO und NC) bzw. drei Leitern (Version SW).

  • Steckverbinder nach DIN 43650 C aus glasfaserverstärktem Kunststoff Thermoplast, Polyamid, schwarz.
  • 4-poliger Steckverbinder M12x1, mit Gewinde aus glasfaserverstärktem Thermoplast (Polyamid PA), selbstverlöschend UL-94-V0, schwarz, matt.

Für eine korrekte Montage siehe Warnhinweise.

Buchse (DIN 43650 C)

Mit eingebautem Kabelanschluss und Kontakthalter; frontseitiger oder axialer Ausgang (hoch oder niedrig) zum Schutz gegen Sprühwasser (Schutzklasse IP 65, siehe Tabelle EN 60529).

Reflektor

Aluminium, weiß lackiert. Die Skala befindet sich außerhalb der Flüssigkeit, dadurch ist sie besonders geschützt.

Vor der Montage kann der Reflektor entfernt und mit Markierungen oder Zeichen (z.B. MAX-MIN) versehen werden.

Standardausführungen

Siehe Konfigurationstabelle

Maximale Arbeitstemperatur

90 °C (mit Öl).

Hinweis

Funktionen und Anwendungen

Die Ölstandanzeiger HCV-E liefern zusätzlich zur optischen Füllstandanzeige ein elektrisches Signal, wenn der Mindestfüllstand erreicht ist.

Dank des seitlichen Steckerausgangs kann der Eingriff des Sensors auf ein Minimum reduziert werden.

Ultraschallverschweißung für eine perfekte Abdichtung.

Selbst bei seitlicher Betrachtung ist der Flüssigkeitsstand bestens sichtbar.

Das Schutzglas dient für eine bessere Sichtbarkeit des Flüssigkeitsspiegels.

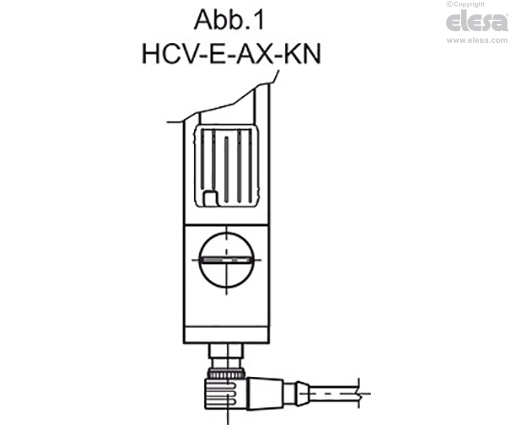

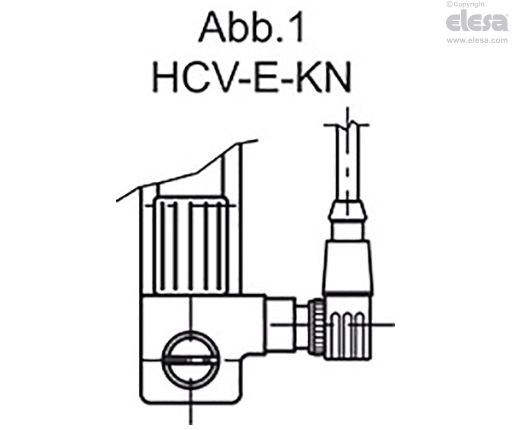

Wird ein Winkelstecker als Erweiterung verwendet, ist der Kabelausgang wie in Abb. 1 gezeigt..

Technische Daten

Der Ölstandanzeiger hält in Labortests bei 23 °C und Mineralöl-Typ (gemäß ISO 3498) gemessen, folgendem Druck stand: 18 bar (HCV.76), 18 bar (HCV.127) und 12 bar (HCV.254).

Für den Einsatz mit anderen Flüssigkeiten als Mineralölen und unter besonderen Druck- und Temperaturbedingungen wenden Sie sich bitte an den Technischen Service von ELESA.

Es wird auf jeden Fall empfohlen, die Eignung des Produkts unter tatsächlichen Arbeitsbedingungen vorab zu prüfen.

HCV-E - Elektrische Ölstandanzeiger
HCV-E - Elektrische Ölstandanzeiger
Elektrische Eigenschaften

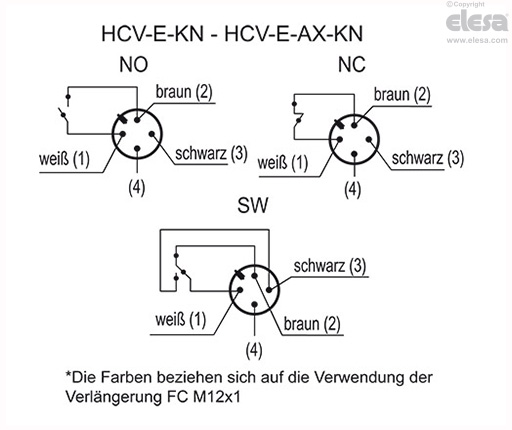

Funktionsweise des Sensors

  • NO: Der Stromkreis ist geschlossen, sobald der Mindest-Ölstand erreicht wird.
  • NC: Der Stromkreis ist offen, sobald der Mindest-Ölstand erreicht wird.
  • SW (elektrischer Wechselkontakt): Der Kontakt schaltet zwischen beiden Polen um.
Elektrische EigenschaftenMIN-Füllstandsensor
StromversorgungAC/DC
Elektrische Kontakte

NO (Normal offen)

NC (Normal geschlossen)

SW Wechselkontakt

Maximaler SpannungsbereichNO: 140 VAC, 200 VDCDIN 43650 C
NC: 140 VAC, 150 VDC
SW: 140 VAC, 150 VDC
30 Vac, 30VdcKN
Spannungsbereich (Form KN)<30 Vac, <30Vdc
Max. Schaltstrom1 A
Maximaler StromNO: 1,2 A
NC: 2 A
SW: 2 A
Maximale SchaltleistungNO: 10 VA
NC: 20 VA
SW: 20 VA
Kabelanschluss (nur HCV-E - HCV-E-AX)Pg 7 (für Kabel mit Ø 6 oder 7 mm)
Leiterquerschnitt (nur HCV-E - HCV-E-AX)Max. 1,5 mm2
Verbinder (nur HCV-E-KN - HCV-E-AX)M12x1
Keine Montage dieser Ölstandanzeiger in der Nähe von magnetischen Feldern.Keine Montage dieser Ölstandanzeiger in der Nähe von magnetischen Feldern.
HCV-E - Elektrische Ölstandanzeiger
HCV-E - Elektrische Ölstandanzeiger
Andere Ausführungen

Sonderausführungen auf Anfrage

  • Ölstandanzeiger mit Schrauben, Muttern und Unterlegscheiben aus Edelstahl
  • Ölstandanzeiger HCV.76 mit Schrauben M12.
  • Füllstandanzeiger für die Verwendung mit alkoholhaltigen Flüssigkeiten.
  • UV-beständige Ölstandanzeiger.
Zubehör auf Anfrage

Zubehör auf Anfrage

FC-M12x1: Verlängerung mit 4-poligem M12-Axialverbinder (Buchse).

Gebrauchsanweisung

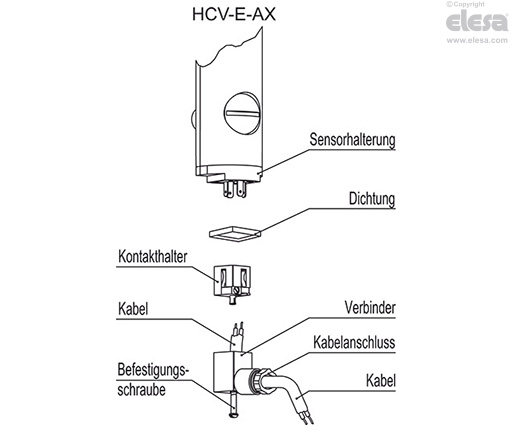

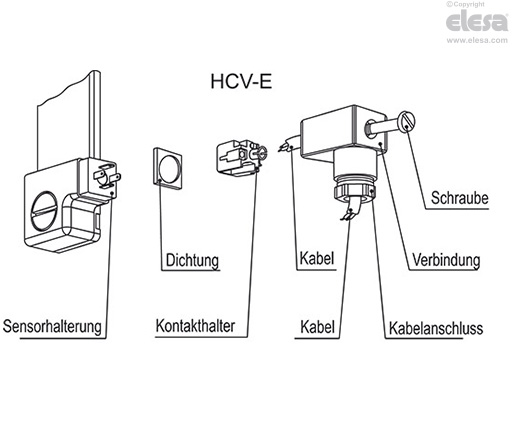

Montageanleitung für die Buchse

  • Nach dem Lösen der Befestigungsschraube Kabelanschluss von den Kontakten des Ölstandanzeigers abziehen. Anschlussklemmen herausdrücken.
  • 2. Sechskantschraube lösen, Kabel hindurchführen und mit den Anschlussklemmen verbinden.
  • Anschlussklemmen und Kabelanschluss auf die Kontakte des Ölstandanzeigers schieben und mit der Befestigungsschraube sichern.
  • Sechskantschraube (Stopfbuchse) anziehen, um das Kabel zu klemmen und die Kabeldurchführung abzudichten.
HCV-E - Elektrische Ölstandanzeiger
HCV-E - Elektrische Ölstandanzeiger
