BPS Kugelschnäpper

Kunststoff Thermoplast




Artikel auswählen

loading

Produktionsvorgabe

Scrollen Sie horizontal
Ausführung

Einrastklemmen

Thermoplast (Polyacetal POM).

Kugel

Glasfaserverstärkter Thermoplast (Polyamid PA), schwarz, matt.

Montagehinweis

Selbstschneidende Schraube Ø 4.8 mm. UNI 7981 B oder M5 Zylinderkopfschraube mit Innensechskant DIN 912.

Hinweis

Funktionen und Anwendungen

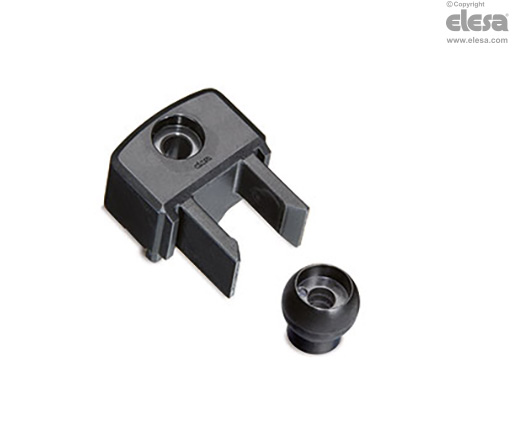

Der Kugelschnäpper (ELESA Patent) bestehen aus dem Kugelhalter, der in der Regel am Türrahmen befestigt ist und der Kugel, welche an der Tür montiert ist.

Die Kugelschnäpper, in welcher die Kugel für die Türfixierung einrastet, dient dank ihrer Form auch als mechanische Stopp-Vorrichtung für die Türbewegung.

Die Schrauben, welche die Einrastklemmen und Kugel am Rahmen und Tür befestigen, sind ident. Dies erleichtert die Montage.

Kunststoffstege auch nach 20.000 Zyklen gewährleistet bzw. unverändert ist.

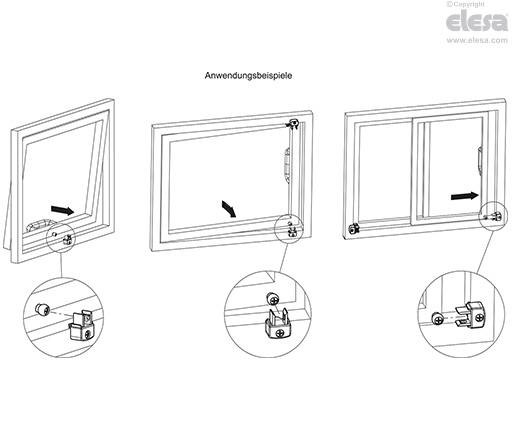

Der Kugelschnäpper wurde für die Verwendung von Flügel- und Schiebetüren konzipiert.

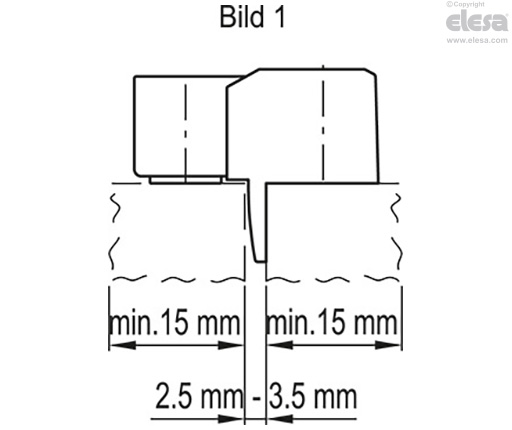

Zur Befestigung von Kugelhalter und Kugel sollte eine Montagefläche von mind. 15 mm vorhanden sein. Der Spalt zwischen Türe und Rahmen muss innerhalb von 2,5 und 3,5 mm liegen.

BPS - Kugelschnäpper
BPS - Kugelschnäpper
Zubehör

Zubehör auf Anfrage

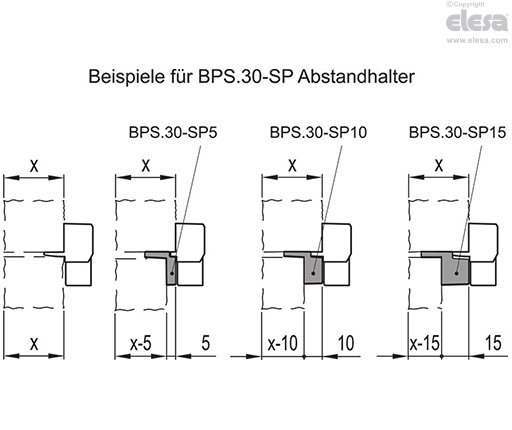

BPS-SP: Für Anwendungsfälle, bei denen die Türe nicht gleich hoch wie der Rahmen ist, stehen Abstandhalter aus Kunststoff Thermoplast (Polyacetal POM) mit der Höhe h = 5, 10 und 15 mm zur Verfügung (separat zu bestellen).

BPS - Kugelschnäpper
Unterschiede der Stärke zwischen Rahmen und TürAbstandhalterArtikelnummer
0--
5 mm5 mmBPS.30-SP5
10 mm10 mmBPS.30-SP10
15 mm15 mmBPS.30-SP15
20 mm10 mm + 10 mmBPS.30-SP10 + BPS.30-SP10
25 mm10 mm + 15 mmBPS.30-SP10 + BPS.30-SP15
30 mm15 mm + 15 mmBPS.30-SP15 + BPS.30-SP15
BPS - Kugelschnäpper
