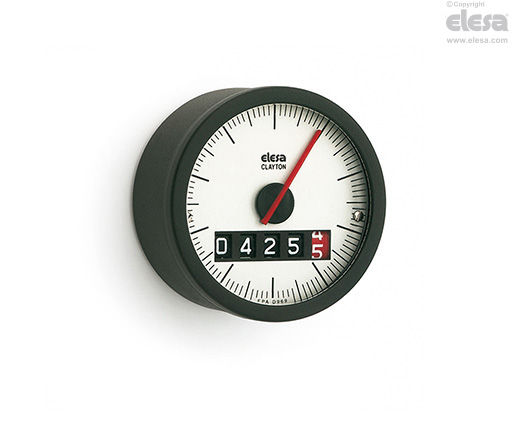

GW12 Digital-analoge Stellungsanzeiger

Pendelsystem, Kunststoff Thermoplast




Artikel auswählen

loading

Produktionsvorgabe

Scrollen Sie horizontal
Ausführung

Gehäuse

Glasfaserverstärkter Thermoplast (Polyamid PA), schwarz, matt.

Eingesetzte Spindel.

Einfassung

Kunststoff Thermoplast.

Sichtscheibe

Kunststoff Thermoplast (Polyamid PA), transparent, alterungsbeständig, schlagfest. Resistent gegen Lösungsmittel, Öle, Fette und andere chemische Stoffe (jedoch nicht alkoholbeständig)

Skala

Aluminium naturfarben eloxiert. Teilstriche und Ziffern schwarz, aufsteigend im (D) oder gegen Uhrzeigersinn (S)

Anzeige

Fünf-stelliges Rollenzählwerk und ein roter Zeiger aus Kunststoff. Ziffern des roten Rollenzählwerks zeigen die Dezimalstellen an, der rote Zeiger die Hunderstel.

Die Ziffern des Zählwerkes sind gut leserlich gestaltet, die Dezimalstellen sind rot abgesetzt. Eine Umdrehung des roten Zeigers entspricht einer Spindelumdrehung. Dadurch wird ein sehr genaues und in Verbindung mit der Digitalanzeige des Zählwerkes auch sehr einfaches Ablesen der Position ermöglicht.

Pendelsystem kugelgelagert.

IP Schutzart

Gehäuse, Zeigerwelle und Sichtscheibe sind aus einem Stück gefertigt bzw. durch Ultraschall verschweißt; damit sind die Stellungsanzeiger absolut dicht, spritzwassergeschützt und korrosionsfest, siehe EN 60529.

Hinweis

Funktionen und Anwendungen

Das Pendelsystem ist kugelgelagert für eine präzise Anzeige, verwendbar auch bei bis 60º geneigten Spindeln.

Zur Auswahl siehe Tabelle "Handräder / Drehknöpfe mit Stellungsanzeiger".

Andere Ausführungen

Sonderausführungen auf Anfrage

  • Kein Zeiger
  • Anzeige ohne Skala
  • Kundenspezifische Anzeigen mit Logo
  • Befüllung mit Paraffinöl, maximale Gebrauchstemperatur 40°C
  • Sonderzählwerke nach einer Umdrehung.
Gebrauchsanweisung

Gebrauchsanweisung

Um eine frühzeitige Umdrehung der Anzeige während des Transports zu vermeiden, ist dieser mit einer Schraube gesichert. Bevor der Stellungsanzeiger auf einem Handrad montiert wird ist diese Schraube zu entfernen mit Sechskant zur Montage mit TORX®*T6 und das selbstklebende Element (mitgeliefert) anzubringen um die Schutzklasse IP 67 zu gewährleisten.

* Eingetragene Marke von TEXTRON INC.
