GN 274.1 Sensorhalter

für Lineareinheiten, Aluminium




Artikel auswählen

loading

Produktionsvorgabe

Scrollen Sie horizontal
Ausführung

Material

Aluminium, kunststoffbeschichtet RAL 9005, schwarz, matt.

Schraube und Mutter Edelstahl AISI 304.

Standardausführungen

  • GN 274.1-OZ: Aluminium naturfarben.
  • GN 274.1-MZ: Aluminium naturfarben, mit Zentrieransatz.
  • GN 274.1-AV: Aluminium naturfarben, mit Außenverzahnung.
  • GN 274.1-IV: Aluminium naturfarben, mit Innenverzahnung.

Bohrung d1:

  • B: ohne Gleitbuchse.
  • G: mit Gleiteinsatz aus Kunststoff, Polyamid (PA) oder Polytetrafluorethylen (PTFE).

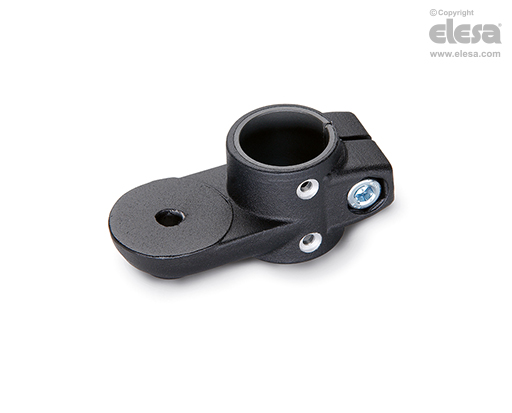

GN 274.1 - Gelenk-Klemmverbinder
Hinweis

Funktionen und Anwendungen

Verfahrschlitten GN 274.1 werden in Verbindung mit Lineareinheiten eingesetzt.

Durch Klemmung der Führungsbohrung d1 ist es möglich den Verfahrschlitten einzustellen und den Mitnehmer nach Festlegung der finalen Position zu blockieren.

Die Spannschraube d3 kann durch das Klemmhebelset GN 911.
