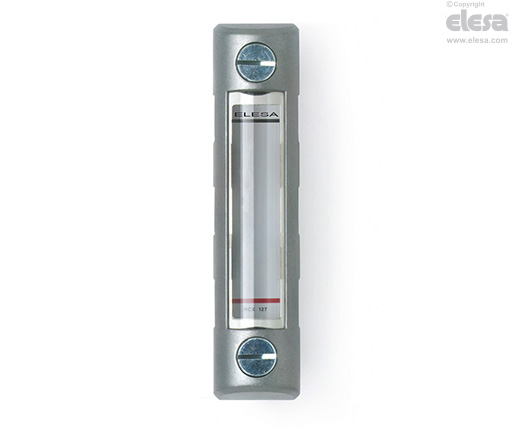

HCX-P Ölschaugläser mit Schutzrahmen

Zink-Druckguss und Transparenter Kunststoff Thermoplast




Artikel auswählen

loading

Produktionsvorgabe

Scrollen Sie horizontal
Ausführung

Gehäuse

Transparenter Kunststoff Thermoplast (Polyamid PA-T). Resistent gegen Erschütterungen, Lösungsmittel, Öle mit Zusätzen, aliphatische und aromatische Kohlenwasserstoffe, Benzin, Naphtha und Phosphorsäurenester.

Kontakt mit Alkohol oder alkoholhaltigen Reinigungsmitteln vermeiden.

Schutzrahmen

Zink-Legierung, sandgestrahlte Oberfläche.

Schrauben, Muttern und Unterlegscheiben

Stahl verzinkt.

Dichtungsringe

O-Ring Gummi NBR (Perbunan).

Empfohlene Rauheit der Dichtfläche Ra = 3 μm

Reflektor

Aluminium, weiß lackiert. Die Skala befindet sich außerhalb der Flüssigkeit, dadurch ist sie besonders geschützt.

Vor der Montage kann der Reflektor entfernt und mit Markierungen oder Zeichen (z.B. MAX-MIN) versehen werden.

Maximale Arbeitstemperatur

90°C (mit Öl).

Hinweis

Funktionen und Anwendungen

Der transparente Polyamid-Körper wird Ultraschall-geschweißt um eine perfekte Abdichtung zu garantieren.

Das Schutzglas dient für eine bessere Sichtbarkeit des Flüssigkeitsspiegels.

Erschütterungen werden durch den Rahmen absorbiert und direkt an die Behälterwand weitergegeben, die Anzeige liegt dabei auf den Gummidichtungsringen.

Der Rahmen zeichnet sich durch eine große Frontöffnung und drei weitere kleinere aus. Dadurch wird eine optimale Sicht auf den Flüssigkeitsstand selbst von der Seite ermöglicht.

Technische Daten

Die Schweißnaht hält, bei Labortests ermittelt, in einem bestimmten Zeitraum bei 23°C mit Mineralöl-Typ CB68 (gemäß ISO 3498) einen Druck von 18 bar stand.

Wenn der Ölstandanzeiger mit anderen Ölen oder Flüssigkeiten bzw. bei anderen Druck- und Temperaturbedingungen verwendet werden soll, kontaktieren Sie bitte die Technische Abteilung von ELESA.

Es wird auf jeden Fall empfohlen, die Eignung des Produkts unter tatsächlichen Arbeitsbedingungen vorab zu prüfen.

Andere Ausführungen

Sonderausführungen auf Anfrage

  • Ölstandanzeiger mit 2 roten Schwimmern.
  • Anzeiger mit zylindrischen oder stufenförmigen (NBR- oder FKM-) Packungsringen (anstelle von OR) zur Befestigung an Behältern mit rauen Oberflächen.
Zubehör

Zubehör auf Anfrage

Montage erfolgt durch die mitgelieferten Schrauben und den Montagesatz für Ölstandanzeiger falls die Mutter von der Innenseite der Behälterwand nicht angebracht werden kann und wenn die Behälterwand nicht dick genug ist. Montagesatz für Ölstandanzeiger
