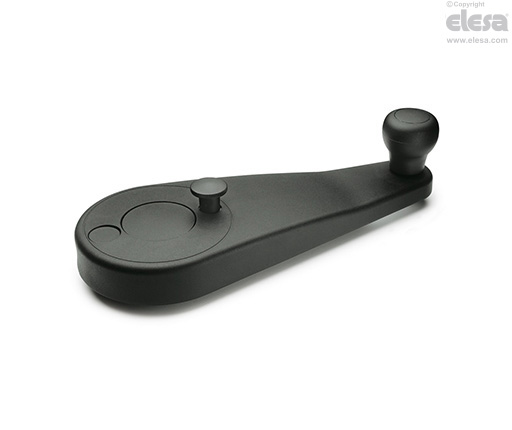

EIK. Handkurbel

Kunststoff Thermoplast, großer Nabendurchmesser




Artikel auswählen

loading

Produktionsvorgabe

Scrollen Sie horizontal
Ausführung

Material

Glasfaserverstärkter Kunststoff Thermoplast, Polypropylen (PP), schwarz, matt.

Abdeckkappe

Kunststoff Thermoplast (POM), schwarz, matt, Montage durch Einpressen

Standardausführung

Nabe Stahl, brüniert, Bohrung H9 mit Keilnut gemäß DIN 6885/1 Toleranz P9.

Drehbarer Griff IEL+x SOFT) aus Thermoplast, beschichtet mit "soft-touch" Thermoplast, Elastomer (TPE), schwarz, matt, nicht abnehmbar.

Rastbolzen

Rastbolzen Stahl brüniert, mit Griff aus glasfaserverstärktem Thermoplast, Polyamid (PA), schwarz, matt. Bolzen Stahl, brüniert.

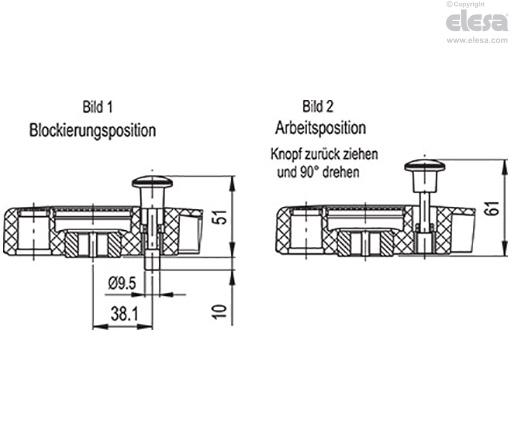

Im blockierten Zustand (Handkurbel blockiert), steht der Rastbolzen bis zu 10 mm vor und ist in einem der vorgesehenen Bohrungen in der Wandung der Konstruktion eingerastet. (Bild 1)

Im Bedienzustand (Handkurbel ist frei zur Drehbewegung) wird der Rastbolzen angezogen umd um 90 ° gedreht, so daß er in der gezogenen Position bleibt (Bild 2).

EIK. - Handkurbel
Andere Ausführungen

Sonderausfuehrungen auf Anfrage

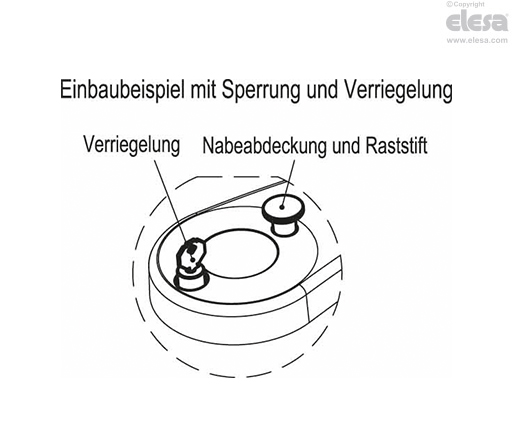

Ausführung mit Rastsperre auf Anfrage

Die Handkurbel EIK. kann in anderen Farben geliefert werden oder nach Kundenwunsch mit Markierungen, Logo oder speziellen Grafiken (Tampoprint).
