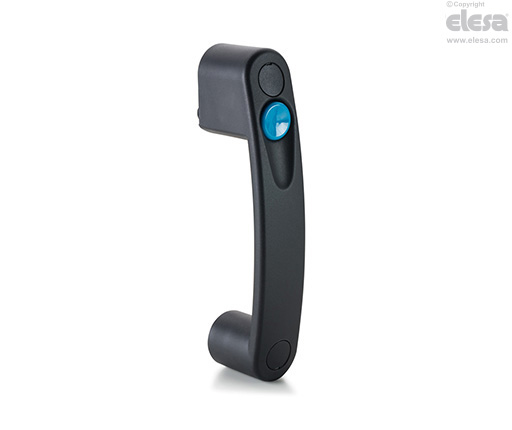

EBR-PN Bügelgriffe mit Druckluftventil

Kunststoff Thermoplast




Artikel auswählen

loading

Produktionsvorgabe

Scrollen Sie horizontal
Ausführung

Material

Glasfaserverstärkter Kunststoff Thermoplast (Polyamid PA), grau-schwarz, matt.

Druckknopf

Kunststoff Thermoplast (Polyamid PA), hellblau, glänzend.

Schraubenabdeckungen

Kunststoff Thermoplast, schwarzgrau, matt. Montiert geliefert, demontierbar mithilfe eines Schraubenziehers.

Standardausführungen

Buchse Messing, Gewinde-Sackloch.

  • EBR-PN-3/2-NO: Pneumatisches Wegventil ist offen. Die Betätigung des Knopfes stoppt den Luftdurchlass.
EBR-PN - Bügelgriffe mit Druckluftventil
  • EBR-PN-3/2-NC: Pneumatisches Wegventil ist geschlossen. Die Betätigung des Knopfes öffnet den Luftdurchlass.
EBR-PN - Bügelgriffe mit Druckluftventil
  • EBR-PN-5/2: Durch Betätigung des Knopfes wird zwischen den beiden Luftauslasskanälen gewechselt.
EBR-PN - Bügelgriffe mit Druckluftventil
Hinweis

Funktion

EBR-PN Handgriff wird mit einer Schnellkupplung für ein rasches und unkompliziertes Anschließen an Ø 4mm Pneumatikschläuchen geliefert.

Der Griff ermöglicht den direkten Antrieb eines einfachwirkenden (Ausführung 3.2) oder doppeltwirkend (Ausführung 5.2) pneumatischen Antriebs. Die Kraft, die auf den Taster für die Betätigung des Antriebs aufgewendet wird, wirkt sich nicht auf den Betriebsdruck aus.

Der Handgriff ist bereits auf Entladungsfunktion der Druckkammer eingestellt.

EBR-PN Bügelgriffe können mit EBR Bügelgriffe kombiniert werden.

Technische Daten
FunktionGefilterte Luft
Betriebsdruck2 ÷ 10 bar
Arbeitstemperatur

-20° ÷ +80°C: trockene Luft

0° ÷ +80°C: geschmierte Luft

Belastbarkeit130 Nl/min (6 bar, freies Ausströmen)
Kraftwirkung25 N (unabhängig von der Arbeitstemperatur)
Nenndurchmesser LuftdurchlassØ 2.5 mm

Technische Daten

Zugbelastung und Schlagfestigkeit: die in der Tabelle angegebenen Werte F1, F2, L1 und L2 sind das Ergebnis von Bruchprüfungen mit entsprechenden dynamometrischen Instrumenten unter den in der Abbildung dargestellten Bedingungen bei Umgebungstemperatur.

Elesa
Modelle, alle Rechte vorbehalten in Übereinstimmung mit dem Gesetz. Bei Reproduktion der Zeichnungen, bitte immer Quellenangabe.
