GN 709.8 Arretierelement

Kugel abgeflacht, Stahl




Artikel auswählen

loading

Produktionsvorgabe

Scrollen Sie horizontal
Ausführung

Material

Stahl gehärtet, Festigkeitsklasse 10.9 (Zugfestigkeit 1000 N/mm²).

Standardausführungen

  • GN 709.8-B: Kugel Stahl gehärtet, (54+2 HRC), Druckfläche plan.
  • GN 709.8-K: Kugel Thermoplast (POM) naturfarben, Druckfläche plan.
  • GN 709.8-R: Kugel Stahl gehärtet, (54+2 HRC), Druckfläche geriffelt.

Federringe

Gummi NBR O-Ring.

Hinweis

Funktionen und Anwendungen

Pendelelemente GN 709.8 werden u. a. im Vorrichtungsbau, beispielsweise zum Spannen von Werkstücken, als bewegliche Auflage oder als Anschlag verwendet. Die schwenkbare Kugel gleicht nicht parallele Anlageflächen bis zu 10° aus. Gegen weiteres Verdrehen ist sie gesichert.

Der O-Ring positioniert die Kugel und verhindert das Eindringen von Staub.

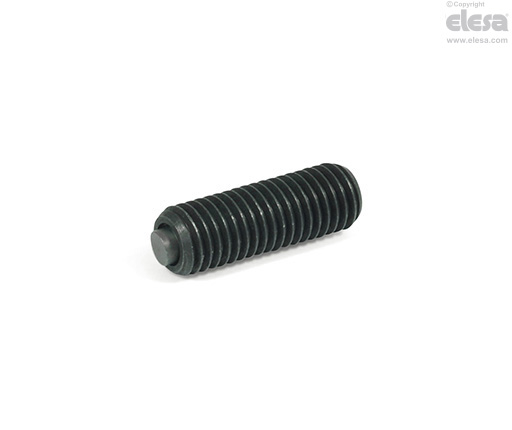

GN 709.8 - Klemmschrauben und Gewindestifte
