CN-SFT

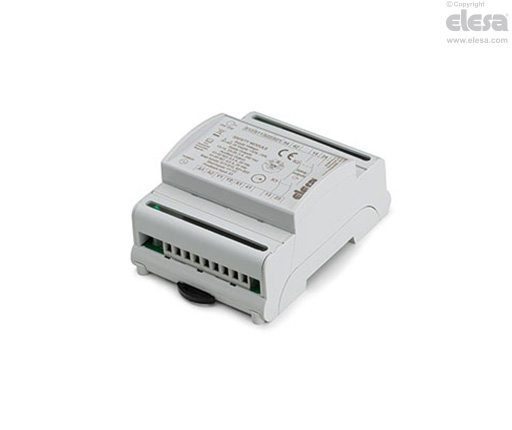

Säkerhetsstyrenhet för kategori 3 och 4
Teknopolymer
Huvudspecifikationer
Material
Polyamidbaserad teknopolymer (PA), grå färg.
Standardutförande
Säkerhetsstyrenhet för kategori 3 och 4.
- CN-SFT.115: standardmått
- CN-SFT.46: minskade mått
Brytare i standardutförande:
NO-NC: 1 NO-kontakt + 1 NC-kontakt
NC-NC: 2 NC-kontakter.
Allmän information
Kännetecken och användning
CN-SFT kan användas tillsammans med följande Elesa-produkter: ESC-SFT, CFSW, CFSQ, M.2000-SWM.
Säkerhetsstyrenheten CN-SFT kan kontrollera statusen hos två kontakter (Reed magnetiska säkerhetssensorer, nödlägesknappar, mekaniska säkerhetsbrytare, säkerhetsspärrar för mobila skydd): utgången öppnas genom att START-knappen (återställning) trycks in och släpps och bara om NO-kontakten är öppen och NC-kontakten är stängd (NO-NC-version) eller bara om de två NC-kontakterna är stängda (NC-NC-version).
Omkoppling av en enda ingående kontakt resulterar i en säker situation som sätter de säkra utgångarna i öppet läge och förhindrar dem från att stängas igen, även efter att kontakten har kopplats om och START-knappen (återställning) har tryckts in.
| LED-tabell | |||
|---|---|---|---|
| Funktion | LED | Färg | Status |
| Strömförsörjning | PWR | Grön | på |
| Utgångar 13-14 och 23-24 : ÖPPNA | CH1 - CH2 | Grön - Grön | av - av |
| Utgång 41-42 : ÖPPEN | |||
| Utgång 41-54 : STÄNGD | |||
| Utgångar 13-14 och 23-24 : STÄNGDA | CH1 - CH2 | Grön - Grön | on - on |
| Utgång 41-42 : STÄNGD | |||
| Utgång 41-54 : ÖPPEN | |||
| UL CERTIFIERINGSKRAV | ||||
|---|---|---|---|---|
| Strömförsörjning (ingående) | ||||
| Ingående terminaler | Spänning | Max. strömstyrka | ||
| A1-A2 | 24 VAC/DC | 220mA / 70mA | ||
| Hjälputgångar (säkerhet) | ||||
| Utgående terminaler | Typ av kontakter | Allmän eller resistansanvändning | Pilot Duty | |
| 13-14 / 23-24 | NO | 3A/240Vac Res | 1.4A/240Vac | 1A/24Vdc |
| Signalutgångar (signaler) | ||||
| Utgående terminaler | Typ av kontakter | Nominella värden | ||
| 41-42 | NO | 0.5A/24Vdc | ||
| 41-54 | NC | |||
| Miljövärden | Installationsnoteringar | |||
| Maxtemperatur för omgivningsluft: 55 °C | Använd endast med kopparledning (CU) vid lägst 60 °C | |||
| Föroreningsgrad: 2 | ||||
| Miljömärkning | Åtdragningsmoment för terminal: 5-7 LbIn (0,56-0,79 Nm) | |||
| Open type equipment | ||||
| Godkänd av UL | E542642 | |||
Elanslutningar
Modell CN-SFT.115-2NC och modell CN-SFT.46-2NC
OBS: den kontakt som normalt är stängd när skyddet är stängt anses vara NC-ingång.
Modell CN-SFT.115-1NC+1NO och modell CN-SFT.46-1NC+1NO
OBS: den kontakt som normalt är stängd när skyddet är stängt anses vara NC-ingång. OBS: den kontakt som normalt är öppen när skyddet är stängt anses vara NO-ingång.
