GN 111.2 Kabelhållare

Rostfritt stål




Välj artikel

loading

Tekniska specifikationer

Rulla horisontellt
Huvudspecifikationer

Standardutförande

Kabel i AISI 304 rostfritt stål, slät yta, skruvfäste i AISI 304 rostfritt stål och tvåspolad ring i AISI 301 rostfritt stål:

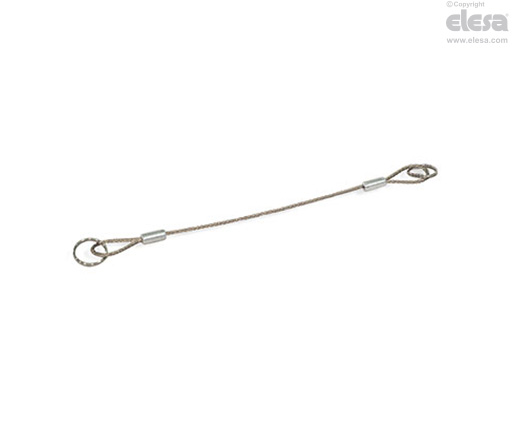

  • GN 111.2-A-BL: kabel med två låsringar.
  • GN 111.2-B-BL: kabel med en låsring och en montageögla.
  • GN 111.2-C-BL: kabel med två montageöglor.
  • GN 111.2-D-BL: kabel utan ring och skruvfäste.
  • GN 111.2-E-BL: Kabel utan ring med en skruvfäste.

Kabel i AISI 304 rostfritt stål med transparent PVC-beläggning, karbinhake i AISI 316 rostfritt stål, tryckbussning i aluminium med slät yta, skruvfäste i AISI 304 rostfritt stål och ring med två varv i AISI 301 rostfritt stål:

  • GN 111.2-A-TR: kabel med två låsringar.
  • GN 111.2-B-TR: kabel med en låsring och en montageögla.
  • GN 111.2-C-TR: kabel med två montageöglor.
  • GN 111.2-D-TR: kabel utan ring och skruvfäste.
  • GN 111.2-E-TR: Kabel utan ring med en skruvfäste.
  • GN 111.2-K-TR: kabel med karbinhake.
  • GN 111.2-L-TR: kabel med karbinhake och skruvfäste.
  • GN 111.2-M-TR: kabel med karbinhake och ring.

Kabel i AISI 304 rostfritt stål med svart PVC-beläggning, svart förzinkat skruvfäste i AISI 301 rostfritt stål och svart förzinkad tvåspolad ring i AISI 304 rostfritt stål:

  • GN 111.2-A-SW: kabel med två låsringar.
  • GN 111.2-B-SW: kabel med en låsring och en montageögla.
  • GN 111.2-C-SW: kabel med två montageöglor.
  • GN 111.2-D-SW: kabel utan ring och skruvfäste.
  • GN 111.2-E-SW: Kabel utan ring med en skruvfäste.
Utföranden med ringar (utförande A, B och M) lämpliga för självlåsande kulbultar och självlåsande stift med stiftdiameter d1
d1GN 113.1 GN 113.3 GN 113.4 GN 113.7 GN 113.8 GN 113.9 GN 113.10GN 113.5 GN 113.6GN 113.11 GN 113.12GN 114.2 GN 114.3 GN 114.6GN 124.1 GN 124.2GN 124.3GN 214.2 GN 214.3 GN 214.6GN 314
145 / 6 / 8Alla5 / 6 / 8 /10AllaAlla8 / 106 / 8-
1810 / 12 / 16 / 20 / 25-12 / 16--10 / 1210 / 12 / 16 / 20 / 258 / 10 / 12
24--20 / 25----16 / 20
30--------
Allmän information

Kännetecken och användning

GN 111.2 fästkablar används främst i kombination med olika typer av självlåsande sprintar. De finns i olika typer för olika användningsområden.

Utförande med det svarta överdraget (GN 111.2-SW) är diskret, och kan därför användas där reflexer på ytan måste minimeras.
