CFM-PCN
Gångjärn
SUPER-teknopolymer
Huvudspecifikationer
Material
Glasfiberförstärkt polyamidbaserad (PA) SUPER-teknopolymer, svart färg, matt yta.
Cylindrisk pinne
Glasfiberarmerad polyamidbaserad (PA) SUPER-teknopolymer, svart färg.
Standardutförande
- CFM-PCN-SH: genomgående hål för försänkta skruvar.

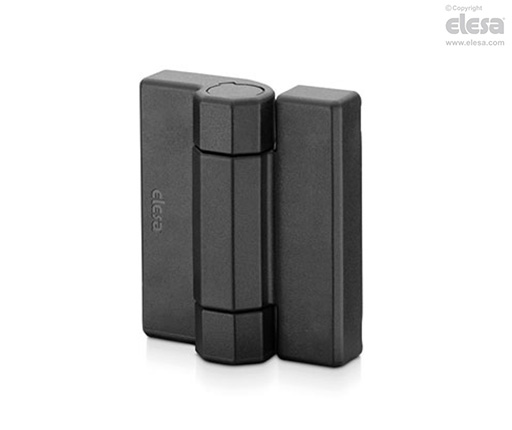

- CFM-PCN-B: mässingsbussningar med gängat ej genomgående hål.
Vridningsvinkel (ungefärligt värde)
Max 245° (-65° och +180° där 0° är det tillstånd där de sammankopplade ytorna är på samma plan), se Fig.1.
Överskrid inte rotationsvinkelsgränsen då det kan påverka gångjärnets mekaniska prestanda.
För att välja lämplig modell och rätt antal gångjärn för din tillämpning, se Riktlinjer.
Allmän information
Kännetecken och användning
Produktens kompakta storlek gör den enkel att installera.
Gångjärn CFM-PCN kan kombineras med gångjärnet med integrerad elkabel CFM-PC.
| Motståndskraftstester | Axiell belastning | Radiell belastning | 90° vinklad belastning | |||
 |  |  | ||||
| Benämning | Maxlast Ea [N] | Belastning vid brott Ra [N] | Maxlast Er [N] | Belastning vid brott Rr [N] | Maxlast E90 [N] | Belastning vid brott R90 [N] |
| CFM.PCN-SH | 900 | 2300 | 1100 | 3700 | 1200 | 3500 |
| CFM.PCN-B | 1500 | 2700 | 1000 | 3400 | 1000 | 2600 |
