GN 30B
Vinkeljärn
Aluminium, för aluminiumprofiler (B-Modulsystem), med eller utan tillbehör
Huvudspecifikationer
Typer
- Typ A: utan tillbehör
- Typ C: med monteringssats och täcklock
Vinkeljärn
Aluminum
- Lackerad vit AW
- Slät yta AB
Monteringssats (endast för typ C)
- T-spårsmutter och insexskruv (för n = 8)
- T-spårskruv och kragmutter (för n = 10)
Stål, förzinkat (endast för typ C) SZ
Blå/gulpassiverat
Täcklock (endast för typ C)
Polyamidbaserad (PA) teknopolymer
Svart S
Allmän information
Kännetecken och användning

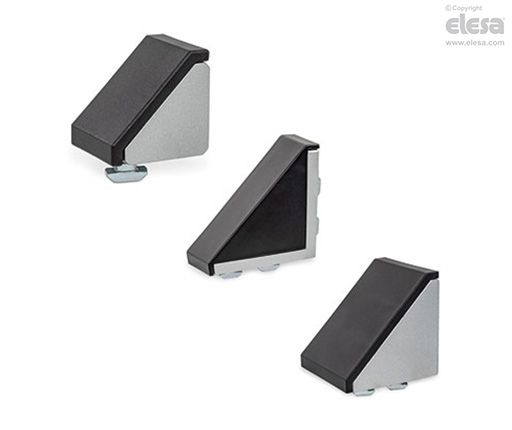

Vinkeljärn GN 30B fäster aluminiumprofiler på föremål, exempelvis bord och paneler, eller i rät vinkel mot varandra. Ingen bearbetning av profilen krävs.
Anslutningen kan placeras i valfri position och skjutas längs spåret. För att fästa vinkeljärnen på en panel eller tvärgående på en aluminiumprofil måste styrstegen brytas av.
Täcklocken ger ett tilltalande utseende och underlättar rengöringen (typ C).
