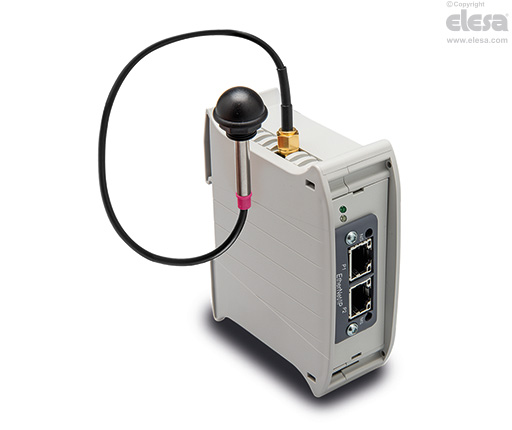

UC-RF Styrenhet för RF positionsvisare

Kännetecken och användning

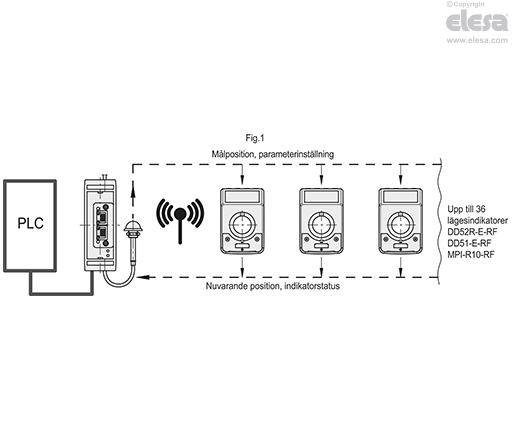

Styrenheten UC-RF, som ansluts till PLC via en av de tillgängliga bussarna, gör det möjligt för PLC att läsa av den aktuella positionen som mäts av de anslutna indikatorerna, deras status (batteristatus, fel, inställningar, ...) och deras konfigurationsparametrar, samt att överföra en möjlig målposition till var och en av dem och konfigurera parametrarna (fig. 1).

UC-RF är kompatibel med alla Elesas RF-indikatorer, till exempel DD52R-E-RF, DD51-E-RF och MPI-R10-RF, och mottar deras faktiska position från indikatorerna (fig.1).

Radiofrekvenssystemnätet gör att olika maskiner kan finnas i samma utrymme utan problem med interferens.

Detta system är särskilt lämpligt för applikationer som kräver frekvent ändrade inställningar, vilket underlättar korrekt inställning av maskindelarnas mål/nuvarande position, vilket också representerar ett säkerhetssystem.

Det räcker faktiskt med att en enda indikator inte är i rätt position för att PLC:n inte ska tillåta att maskinens produktionscykel startar. På så vis undviks starter av felaktiga produktioner.



Specialutföranden på förfrågan

Styrenhet med gränssnitt till andra bussar.

Tillbehör på förfrågan

FC-UC: antennförlängningar.

Kompatibilitet

Styrenheten i version "-W2" är endast kompatibelt med indikatorer och magnetiska mätsystem i samma "-W2"-version.

Nedladdningar

Lista över nedladdningsbara filer för UC-RF:

• Profinet GSD

• Ethernet/IP EDS

• EtherCAT ESI
