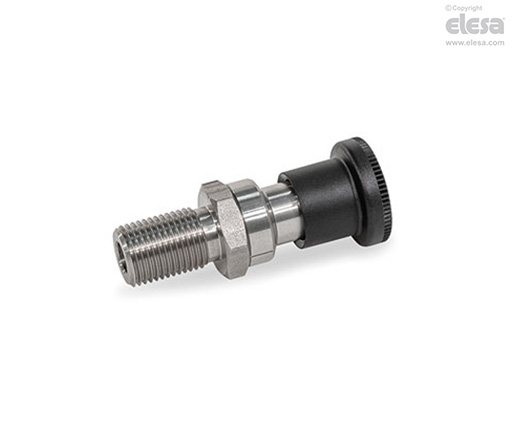

GN 824-C

Inställningsbult

Med viloläge, utan låsmutter

Information

Inställningsbultar GN 824 har en låspinne med fyrkantigt tvärsnitt, en låsyta på ena sidan och en avfasning på den andra. När det rör sig i riktningen av den avfasade delen så passerar låspinnen över spår och kanter, och den avfasade delen för in låspinnen i styrningen. Låspinnen hakar automatiskt i läge när den förs mot låsytan. Låsningen kan lossas genom att dra i knoppen.

Inställningsbultar typ C / CK med viloläge används för tillämpningar där låspinnen tillfälligt inte ska gå i ingrepp. I dessa fall dras knoppen tillbaka och vrids sedan 90°. Bulten hålls kvar i detta läge av en skåra.

När stoppskruven inte är åtdragen kan avfasningens riktning justeras fritt över ett område på 360°. Detta kan identifieras med hjälp av markeringen på inställningsbultens styrning.

Monteringsanvisningar

Låsytans position kan justeras fritt 360°.

Monteringssteg:

1. Lossa stoppskruven med en sexkantsnyckel.

2. Vrid knoppen för att flytta låsytan till önskat läge.

3. Dra åt stoppskruven med en sexkantsnyckel.



Tillbehör på förfrågan

Distansbussningar GN 609.5.
