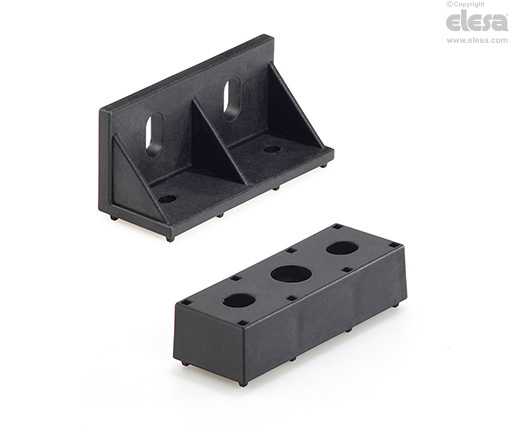

RLT-M Fäste och stöd ELEROLL
Teknopolymer
Huvudspecifikationer
Material
Polyamidbaserad teknopolymer (PA), svart färg, matt yta.
Standardutförande
- RLT-MB: fäste.
- RLT-MS: stöd.
- RLT-MS-A12: stöd med förbindelsestång och M6 cylindrisk skruv med invändig sexkant.
Allmän information
Kännetecken och användning
Fästet och stödet underlättar monteringen av ELEROLL rullbanor på maskiner och andra stödjande konstruktioner.
Bruksanvisning
Montering

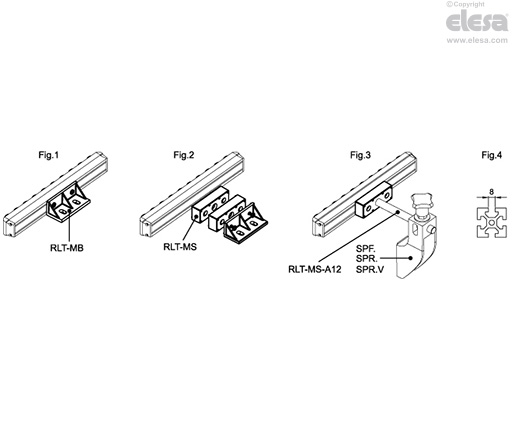

Fästet och stödet är utrustade med pluggar som passar i spåren på undersidan av RLT-AL aluminiumprofiler (Fig.1) och i anpassade urtag i stödet för möjlighetent att kombinera flera stöd (Fig. 2) .
RLT-MB fästet är kompatibelt med profiler som har ett spår på 8 mm bredd (Fig.4).
Fästet och stödet gör det möjligt att montera ELEROLL rullbanor i olika konfigurationer. Några exempel visas i Fig.1, Fig.2 och Fig.3.
