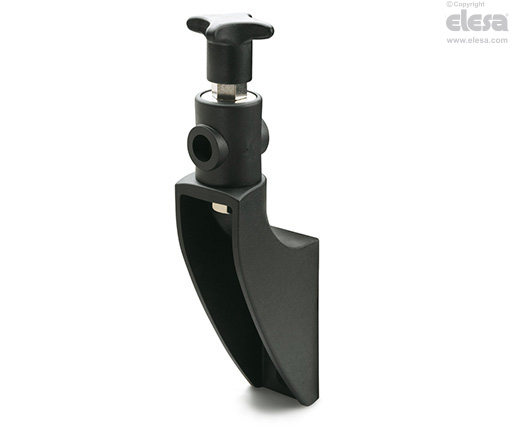

SPR.V Styrskenekonsol

För linjär och vinkelpositionering, teknopolymer




Välj artikel

loading

Tekniska specifikationer

Rulla horisontellt
Huvudspecifikationer

Konsol

Glasfiberförstärkt polyamidbaserad (PA) teknopolymer, svart färg, matt yta.

Styrskenecylinder

Glasfiberarmerad teknopolymer. Svart färg, matt yta.

Standardutförande

Skruv med ögla i AISI 304 rostfritt stål.

Med vred i glasfiberförstärkt teknopolymer, svart färg, matt yta, sexkantig underdel i förnicklad mässing för fastspänning med hjälp av en nyckel, gängat hål.

AISI 304 rostfri skruv, mutter och bricka för fastsättning av styrskenan till konsolen.

  • SPR.V-A: med stödkant.
  • SPR.V-B: utan stödkant.
Allmän information

Kännetecken

Särskilt lämplig när en linjär eller vinklad positionering av styrskenan måste genomföras i två olika moment, till exempel när avståndet mellan styrskenan måste ställas oftare än vinklarna.

Maximalt åtdragningsmoment för skruvmontering 39 Nm.

Tillbehör

Tillbehör på förfrågan

Distans för styrskenekonsol DSG-A (kod 419676) eller DSG-B (kod 419677), i glasfiberförstärkt teknopolymer, svart färg, matt yta.

SPR.V - Styrskenekonsol
Andra utföranden

Specialutförande på förfrågan

Styrskenecylinder i AISI 304 rostfritt stål.

Bruksanvisning

Monteringsanvisningar

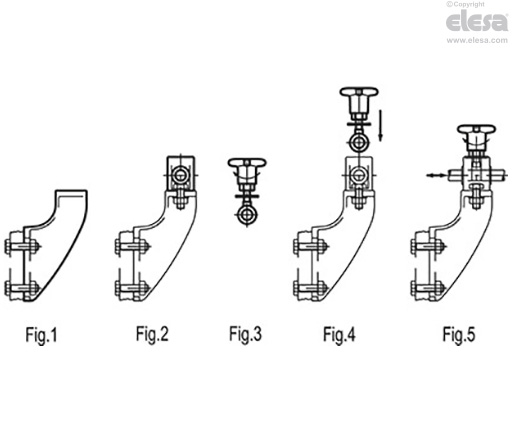

  • Montera konsolen (Fig. 1).
  • Montera styrskenecylindern på konsolen med skruv, mutter och bricka (Fig. 2).
  • Montera brickan i skruvöglan och skruva på vredet Fig. 3).
  • Montera skruvöglan på konsolen (Fig. 4).
  • Montera styrtappen. Ställ in den linjära och vinklade placeringen och dra åt vredet (linjär positionering) och sen muttern på styrskene cylindern (vinklad positionering) (Fig. 5).
SPR.V - Styrskenekonsol
Elesa
