CFMY Avlyftbara gångjärn

SUPER-teknopolymer




Välj artikel

loading

Tekniska specifikationer

Rulla horisontellt
Huvudspecifikationer

Material

Glasfiberförstärkt polyamidbaserad (PA) SUPER-teknopolymer, svart färg, matt yta.

Cylindrisk pinne

Självsmörjande glasfiberförstärkt polyamidbaserad (PA) teknopolymer, svart färg.

Standardutförande

Genomgående hål för försänkta skruvar.

  • CFMY-D: sprint monterad på den högra gångjärnskroppen.
  • CFMY-S: sprint monterad på den vänstra gångjärnskroppen.

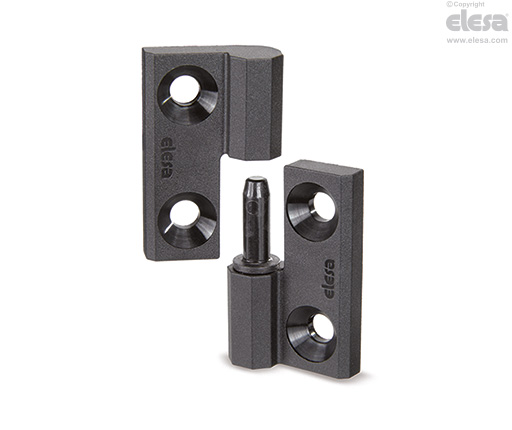

CFMY-D - Sprint monterad på den högra gångjärnshalvan
Allmän information

Vridningsvinkel (ungefärligt värde)

Max 270° (-90° och +180° där 0° är det tillstånd där de sammankopplade ytorna är på samma plan).

Överskrid inte rotationsvinkel gränsen då det kan påverka gångjärnets mekaniska prestanda.

För att välja lämplig modell och rätt antal gångjärn för din tillämpning, se Riktlinjer.

CFMY-D - Sprint monterad på den högra gångjärnshalvan
Resistens testerAxiell belastningRadiell belastning90° vinklad belastning
CFMY-D - Sprint monterad på den högra gångjärnshalvanCFMY-D - Sprint monterad på den högra gångjärnshalvanCFMY-D - Sprint monterad på den högra gångjärnshalvan
BenämningMax gräns statisk belastning
Sa [N]
Max gräns statisk belastning
Sr [N]
Max gräns statisk belastning
S90 [N]
CFMY.40800500400
CFMY.5012001100700
CFMY.60205016001250

Max statisk belastning som kan göra att materialet kan gå sönder och äventyra gångjärnets funktionalitet. En faktor som också tar hänsyn till säkerhetsnivån för den specifika applikationen måste tillämpas på detta värde.
