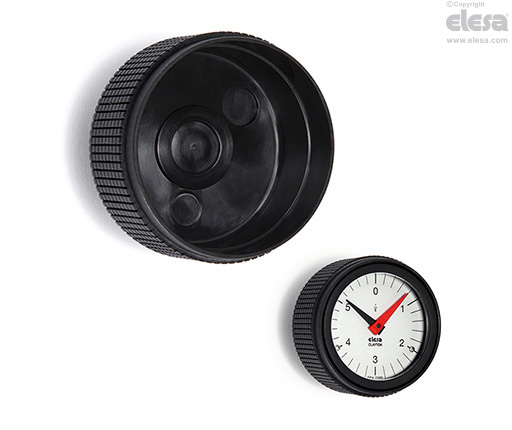

MBT-XX Lättrat vred

för Ställningsvisare, Teknopolymer




Välj artikel

loading

Tekniska specifikationer

Rulla horisontellt
Huvudspecifikationer

Material

Glasfiberförstärkt polyamidbaserad (PA) teknopolymer, svart färg, matt yta.

Standardutförande

Svartoxiderad stålbussning, brotschat hål H7, montering på axeln med hjälp av medföljande låsskruv med invändig sexkant och rundad ände UNI 5929-85.

  • MBT-GXX: för gravitations lägesindikator.
  • MBT-PXX: för mekanisk lägesindikator.

Bakre fläns med inre kugghjul i acetalplast baserad (POM) teknopolymer. Svartoxiderad stålskruv och fäststift.

Allmän information

Ergonomi och design

Den särskilda lettringen på rattens utsida försedd med en finmaskig struktur, möjliggör ett säkert och bekvämt grepp som erbjuder operatören att under varierande arbetsförhållanden på ett mjukt och ergonomiskt sätt justera vredet under snabb rotation eller inställning utan obehaglig vinkeljustering för hand eller handled.

Val av indikator  (beställs separat)

För att välja lägesindikator se tabellen nedan för möjlig montering med lägesindikatorer.

Se även "Monteringsanvisningar" för gravitationstyrda lägesindikatorer typ G eller mekaniska lägesindikatorer typ P.

Tillbehör

Tillbehör på förfrågan

Täcklock CP-XX för montering i stället för lägesindikator.
