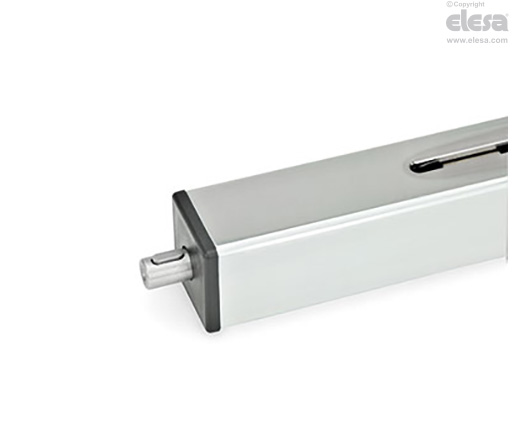

GN 291.1 Fyrkantiga linjära manöverdon

Stål




Välj artikel

loading

Tekniska specifikationer

Rulla horisontellt
Huvudspecifikationer

Fyrkantigt styrrör

Förkromad stål.

Snäckskruv med trapetsgänga

AISI 303 rostfritt stål.

Löpare

Mässing.

Ändavslut

Polyamidbaserad (PA) teknopolymer.

Standardutförande

  • GN 291.1-R1: högergängad skruv, utskjutande på ena sidan.
  • GN 291.1-L1: vänstergängad skruv, utskjutande på ena sidan.
Allmän information

Kännetecken och användning

GN 291.1 linjära manöverdon kan i allmänhet användas vid höga åtdragningsmoment.

Monteringen av GN 291.1 linjära manöverdon kan göras med hjälp av olika typer av rörkopplingar.

Andra utföranden

Specialutförande på förfrågan

  • GN 291.1-R2: högergängad skruv, utskjutande på båda sidor.
  • GN 291.1-L2: vänstergängad skruv, utskjutande på båda sidor.
  • Linjära manöverdon med olika längder.
  • Styrrör med lasergraverade precisionsgraderingar.
  • Installationssatser för lägesindikatorer DD52R / DD51.
