MZD Momentbegränsande vred

Teknopolymer

Välj utförande

VÄLJ FÄRG


{{utility.colorDefinition(color,'desc')}}

Prodotti con inserti metallici o integrali in acciaio inossidabile

{{ utility.convertValue(line[column.name], column.conversionType) }}
{{ line[column.name] }}
VÄLJ FÄRG


{{utility.colorDefinition(color,'desc')}}

Kod Benämning Lock för
{{ line['||code||'] }} {{ line['||description||'] }} {{ line['parent'] }}
My Elesa

Material

Glasfiberförstärkt polyamidbaserad (PA) teknopolymer, svart färg, matt yta.

Centrumlock

Polyamidbaserad (PA) teknopolymer, RAL 7035 grå färg, push-fit-montering.

Standardutförande

  • MZD-A:ᅠbussning i svartoxiderat stål, gängat ej genomgående hål.
  • MZD-p:ᅠskruv i svartoxiderat stål, fasad platt ände UNI 947: ISO 4753 (seᅠTekniska data).

Kännetecken och användning

VredetᅠMZDᅠinnefattar en mekanism (ELESA patent) som, genom att skruva medurs tills den spärras, når det erforderliga momentvärdet genom att frigöra mekanismen från spännelementet (bussning eller gängad tapp).

Vredet används när det applicerade åtdragningsmomentet inte får överstiga ett visst värde.

Vridmomentöverföringen från vredet till spännelementet sker med hjälp av ett fjädersystem som förhindrar att inställt vridmoment överskrids. Genom att vrida moturs låses vredet.

Det maximala vridmomentvärdet som kan uppnås i klämoperationen kan ställas in mellan 0.2 och 1 Nm (Se tabell "lutande plan").

I särskilda tester handtaget har alltid visat oförändrad prestanda för över 40 000 cykler.

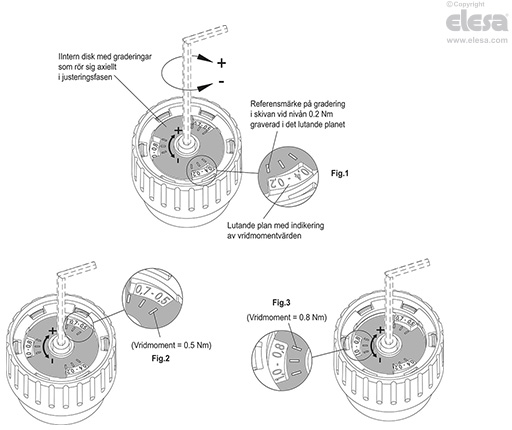

Momentjustering

  • Ta av locket genom att föra in en skruvmejsel i det speciella urtaget.
  • Fabriksinställning på ratten är 0.5 Nm.ᅠFör att öka eller minska vridmomentvärdet, ändra positionen på den graderade skivan genom att justera mittskruven med hjälp av en sexkantsnyckel (ch = 2.5).ᅠVärdet på momentet avläses på det lilla lutande planet som är i nivå med skivan i överensstämmelse med referensmärket .
  • Sätt tillbaka locket genom att sätta det på plats med lätt tryck.
Lutande plan
Vridmoment Nm
Fig.10.2 – 0.4 (± 0.1Nm)
Fig.20.5 – 0.7 (+0.2 Nm)
Fig.30.8 – 1.0 (+0.3 Nm)

Specialutförande på förfrågan

Klämelement med gängor och olika tapplängder.
