GN 3663 Momentbegränsande vred

Aluminium och stål

Välj typ




Välj artikel

loading

Tekniska specifikationer

Rulla horisontellt
Huvudspecifikationer

Vred kropp

Anodiserat aluminiumsvart färg.

Centrum stängningslock

Acetalplast baserad (POM) teknopolymer, ljusgrå färg.

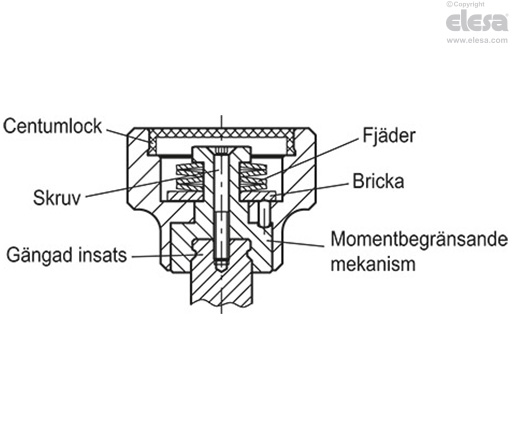

Momentbegränsande mekanism

Svartoxiderat stål.

Standardutförande

Skruv, fjäder och tryckbricka i svartoxiderat stål.

  • GN 3663 (d2): gängat hål.
  • GN 3663 (d4 - l): gängad tapp.

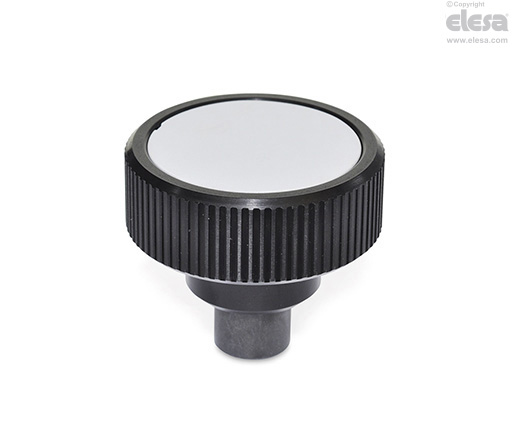

GN 3663 (d<sub>2</sub>) - Bussning, gängat hål
Allmän information

Kännetecken och användning

GN 3663 vred används när det tillämpade åtdragningsmomenter (se C# ±10% i tabellen) inte får överstiga ett visst värde.

Momentöverföringen från vingmuttern till spännelementet sker med hjälp av ett fjädersystem som förhindrar att det fastställda vridmoment överskrids. Mekanismen låses upp genom att vrida vredet moturs.

Andra utföranden

Specialutförande på förfrågan

  • Utförande med spännelement med slätt hål.
  • Utförande med spännelement med olika gängor och längder.
  • Olika värden på momentbegränsningen.
  • Momentbegränsande vred för moturs fastspänning.
