PMT.100-SST-VD Inställningsbultar

Kropp i Visually Detectable SUPER-teknopolymer




Välj artikel

loading

Tekniska specifikationer

Rulla horisontellt
Huvudspecifikationer

Gängad kropp

Speciell glasfiberförstärkt polyamidbaserad (PA) SUPER-teknopolymer, blå färg RAL 5005.

Låspinne

AISI 303 rostfritt stål.

Föreslagen tolerans för motsvarande hål = H7.

Vred

Motståndskraftig polyamidbaserad (PA) teknopolymer, RAL 5005 blå färg, matt yta.

Framställts av FDA godkänt råmaterial (FDA CFR.21 och EU 10/2011).

Fjäder

AISI 302 rostfritt stål.

Kontermutter

NTT-VD: Speciell glasfiberförstärkt polyamidbaserad (PA) SUPER-teknopolymer, blå färg RAL 5005.

Finns även som tillbehör som säljs separat (se tabell).

Standardutförande

  • PMT.100-SST-A-VD: utan kontermutter.
  • PMT.100-SST-AK-VD: med kontermutter, medföljer omonterad.
Allmän information

Kännetecken och användning

  • Den blå färgen RAL 5005 är lätt synlig vid oavsiktlig förorening av livsmedel.
  • Inställningsbulten motstår åtskilliga rengöringscykler med lösningsmedel och andra kemikalier, av den anledningen är de lämpliga för applikationer inom läkemedelsindustrin eller livsmedelsindustrin.
  • Rostskyddat material: lämplig även i närvaro av vätska eller fukt.
  • Låg vikt och mekanisk motståndskraft för produkten.
  • Kroppen i SUPER-teknopolymer erbjuder en låg friktion i låspinnens rörelse; inget smörjningsunderhåll krävs enligt FDA.
Bruksanvisning

Monteringsanvisningar

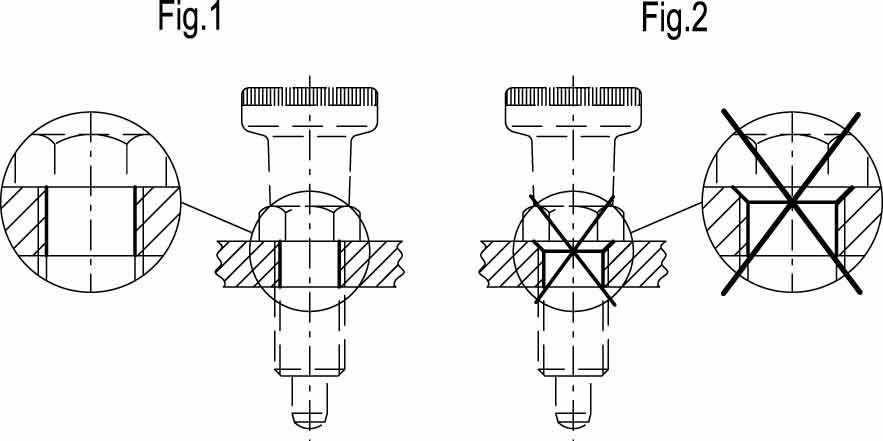

Se till att inga bearbetningsrester är kvar i det gängade hålet för montering av inställningsbult (se fig. 1). Gör ingen avfasning av hålet (se fig. 2).

Produkt i SUPER-teknopolymer, enligt Elesa teknologi, dimensioner baserade på GN 617 standard i samförstånd med Otto Ganter GmbH & Co KG.

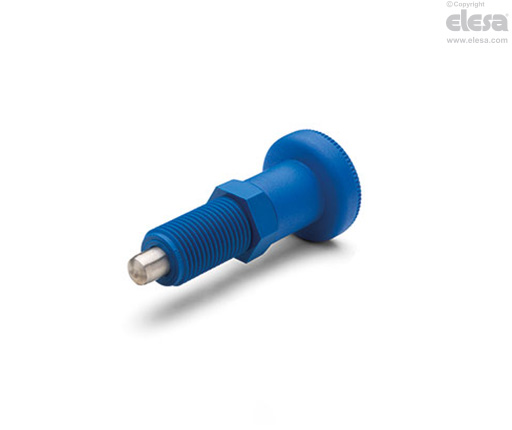

PMT.100-SST-A-VD - Utan kontermutter
Andra utföranden

Andra standardutföranden

PMT.101-SST-VD: inställningsbult med viloläge.

Tillbehör

Tillbehör på förfrågan

NTT-VD: Speciell glasfiberförstärkt polyamidbaserad (PA) SUPER-teknopolymer, blå färg RAL 5005.

KodBenämning
191083NTT-M10x1-VD
191085NTT-M12x1,5-VD
191087NTT-M16x1,5-VD
191089NTT-M20x1,5-VD
