GN 612
Inställningsbult
Viloläge, stål
Huvudspecifikationer
Gängad kropp
Svartoxiderat stål.
Låspinne
Svarvat och nitrerat stål.
Föreslagen tolerans för motsvarande hål = H7.
Kontermutter
Svartoxiderat stål.
Spak
Svartoxiderat stål.
Spaköverdrag
Motståndskraftig polyamidbaserad (PA) teknopolymer, svart färg, matt yta.
Standardutförande
- GN 612-A: utan spaköverdrag, utan kontermutter.
- GN 612-AK: utan spaköverdrag, med kontermutter.

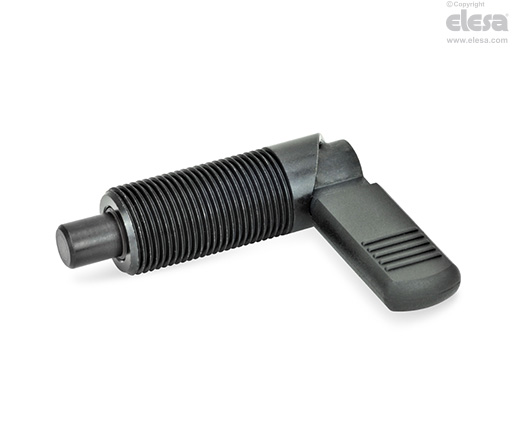

- GN 612-B: med spaköverdrag, utan kontermutter.
- GN 612-BK: med spaköverdrag, med kontermutter.
Allmän information
Kännetecken och användning
GN 612 inställningsbult med spak används när låspinnen måste dras in snabbt.
Genom att vrida spaken 180°, stannar låspinnen i infällt läge. Spaken hålls i denna position genom ett urtag.
Tillbehör
Tillbehör på förfrågan
Svartoxiderad stålfläns GN 612.1 för montering av inställningsbulten på en maskin.
