CFNR-B

Gångjärn i linje med fjäder

Bussningar med gängat hål

Kännetecken

Gångjärnet CFNR har ett inbyggt fjädersystem (Elesas patent) för automatisk retur av dörren vid stängning eller öppning.

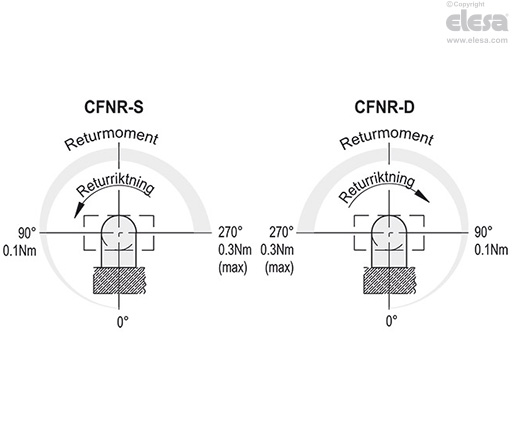

I gångjärnskroppen sitter en sprint som håller en fjäder i läge med ett maximalt returmoment vid stängning eller öppning på 0,30 Nm vid 270°.

Momentet varierar progressivt med gångjärnets öppnings- och stängningsvinkel.

Vid specifika utmattningstester genomgick returfjädern över 15 000 cykler utan att momentvärdena förändrades.

Den maximala vikten som medger fjäderretur för en dörr med två gångjärn installerade är 5 kg. Detta värde är vägledande eftersom det tagits fram vid tester som utförts på en laboratoriestruktur som mäter cirka 0,7 m x 0,7 m.

Vi rekommenderar att du alltid kontrollerar korrekt funktion för den avsedda applikationen.

De kan monteras på låddörrar av falsad plåt.





Motståndskraftstester
Axiell belastning		Radiell belastning
Parallelt plan	Vinkelrätt plan	Parallelt plan	Vinkelrätt plan
Maxlast Ea [N]		Maxlast Er [N]
600		100

Deformationen av gångjärnet vid belastningar som är högre än de driftsbelastningar som anges här är sådana att de ändrar själva gångjärnets geometri och påverkar dess funktion.

Monteringsanvisningar

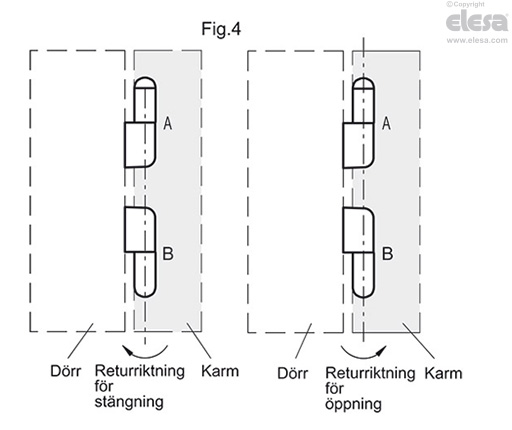

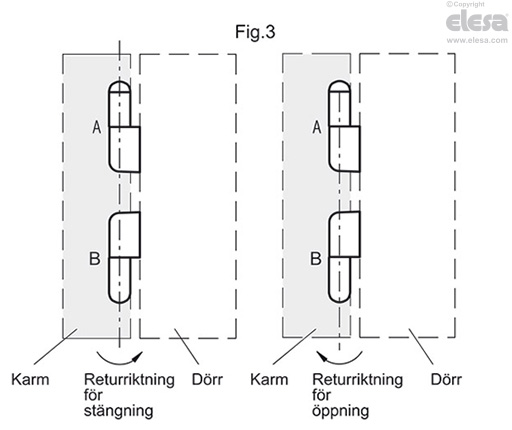

Välj de gångjärn som behövs för position A och B genom att välja rätt suffix, baserat på karmens position i förhållande till dörren och på önskad funktion.

• Montera gångjärnskroppen med sprinten på karmen och förspänn gångjärnet med 90° innan du låser fast kroppen på ytan.

• Använd skruvar för att fästa dörren i den andra gångjärnskroppen.



Tillbehör

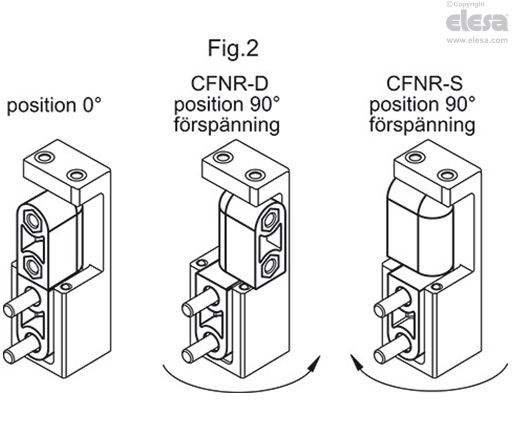

För att underlätta montering av gångjärnet på dörren med 90° förspänning kan man använda verktyget MT-CFNR (se fig. 2): som håller gångjärnet i förspänt läge under monteringen.
