GN 709.8 Spännelementen

Kula med plan kontaktyta, stål




Välj artikel

loading

Tekniska specifikationer

Rulla horisontellt
Huvudspecifikationer

Material

Härdat stål, klass 10.9 (draghållfasthet 1000 N/mm ²).

Standardutförande

  • GN 709.8-B: kula i härdat stål med plan kontaktyta (54+2 HRC).
  • GN 709.8-K: kula i acetalplast baserad (POM) teknopolymer med plan yta, naturlig färg.
  • GN 709.8-R: kula i härdat stål med plan räfflad kontaktyta (54+2 HRC).

Tätningsring

O-ringar i NBR-syntetiskt gummi.

Allmän information

Kännetecken och användning

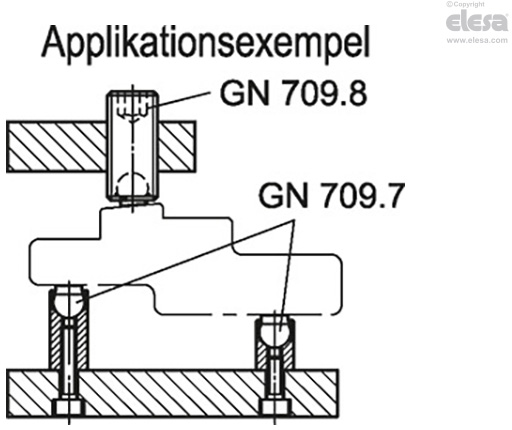

GN 709.8 kultryckskruvar är lämpliga för fastspänning av delar som ska bearbetas. Den plana ytan (icke vändbar) gör det möjligt att kompensera för eventuell snedställning av kontaktytorna på upp till 10°.

O-ringen håller kulan på plats och förhindrar inträngning av smuts.

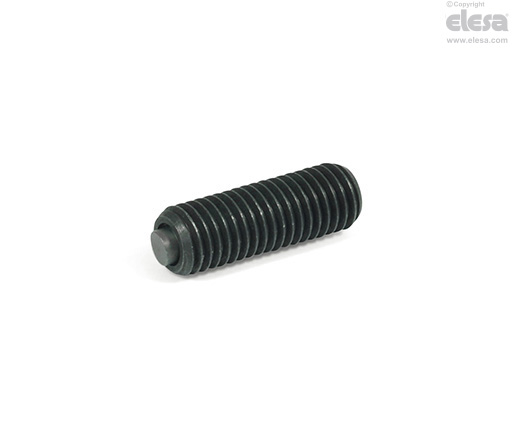

GN 709.8 - Klämskruvar
Elesa
Alla designrättigheter förbehållna i enlighet med lagen. Ange alltid källan vid reproduktion av våra ritningar.
Ganter
