BEL-AD Doslibeller

Ganter Norm GN 2280

med justeringsstift




Välj artikel

loading

Tekniska specifikationer

Rulla horisontellt
Huvudspecifikationer

Standardutförande

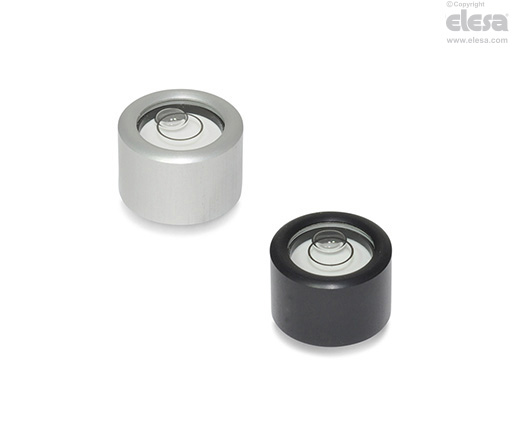

  • BEL-AD-AN: anodiserat aluminiumhölje naturfärgat.
  • BEL-AD-ANB: anodiserat aluminiumhölje svart färg.

Se tekniska data nivå bubblor.

Vätskehus

Transparent polyamidbaserad teknopolymer.

Kontrastvätskan

K: färglös.

Känslighet i nivå bubblan

# 30: rörelse av bubblan med 2 mm för en lutning av kroppen på 30 vinkel minuter med avseende på den horisontella ytan.

Bottenisolering

Hemihydratgips.

Allmän information

Kännetecken och användning

BEL-AD nivå bubblor används för att styra den horisontella positioneringen av jiggar.

Genom att justera skruvarna i de tre bakre gängade hålen, är det möjligt att få önskad justeringen med avseende på kontaktytan som uppnås när bubblan är i mitten av den cirkulära markeringen.

Justeringsstiftet medger justering av bubblan och fungerar som en pivotpunkt.
