PR-PF-CLEAN Infällda grepphandtag

Teknopolymer, för Snap-in montering, enkel rengöring




Välj artikel

loading

Tekniska specifikationer

Rulla horisontellt
Huvudspecifikationer

Material

glasfiberförstärkt polyamidbaserad (PA) teknopolymer vit färg liknande RAL 9002, matt yta.

Standardutförande

Snap-in montering (se monteringsanvisning).

Allmän information

Ergonomi och design

En modern design tack vare den kompakta formen. Det interna hålrummet erbjuder ett säkert, bekvämt och ergonomiskt grepp.

PR-PF-CLEAN i vit färg är lämpligt för applikationer inom medicinsk apparatur, sjukhusutrustning och maskiner för livsmedelsindustrin.

Tekniska data

Lyft (F1) och drag (F2) kraftsvärden redovisade i tabellen är resultatet av tester som utförs i laboratorium med handtag monterat på förstärkt plåtpanel med tjocklek = 1,5 mm (förstärkt i testsyfte).

PR-PF-CLEAN - Infällda grepphandtag
Bruksanvisning

Monteringsanvisningar

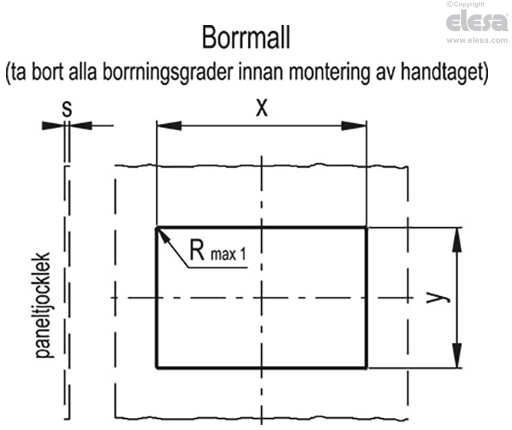

  • Ta upp hålet i panelen i enlighet med mall dimensioner.
  • Avlägsna alla grader innan du monterar handtaget.

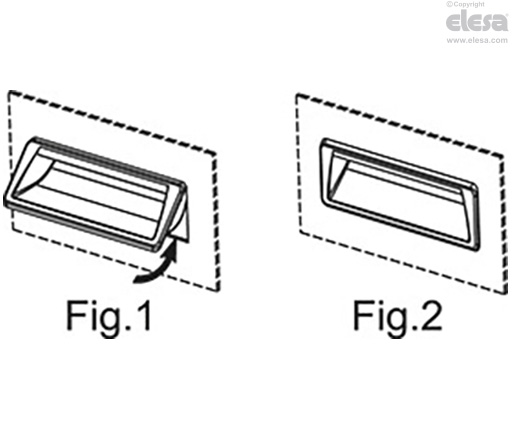

  • Passa in den övre delen av handtaget i hålet (Fig.1).
  • Tryck på den nedre delen tills den sitter på plats (Fig. 2).
PR-PF-CLEAN - Infällda grepphandtag
PR-PF-CLEAN - Infällda grepphandtag
PR-PF-CLEAN - Infällda grepphandtag
