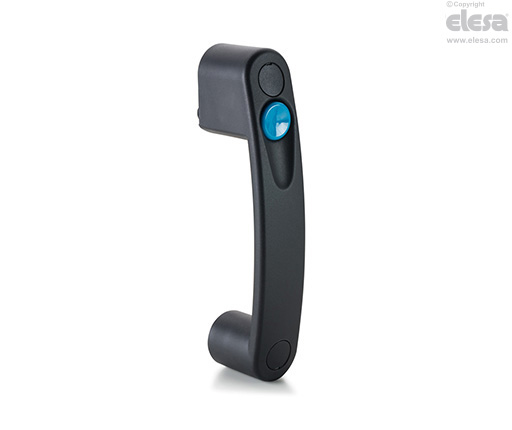

EBR-PN Bygelhandtag med pneumatisk ventil

Teknopolymer




Välj artikel

loading

Tekniska specifikationer

Rulla horisontellt
Huvudspecifikationer

Material

Glasfiberförstärkt polyamidbaserad (PA) teknopolymer, gråsvart, matt yta.

Tryckknapp

Teknopolymer ljusblå, blank yta.

Täcklock för skruvar

Teknopolymer, gråsvart, matt yta. Levereras monterade, demonterbar med hjälp av skruvmejsel.

Standardutförande

Mässingsbussning, gängat hål.

  • EBR-PN-3/2-NO: den pneumatiska ventilen är normalt öppen, ett knapptryck stänger luftpassagen.
EBR-PN - Bygelhandtag med pneumatisk ventil
  • EBR-PN-3/2-NC: den pneumatiska ventilen är normalt stängd, ett knapptryck öppnar luftpassagen.
EBR-PN - Bygelhandtag med pneumatisk ventil
  • EBR-PN-5/2: ett knapptryck växlar utgångskanal av luften, mellan de två tillgängliga.
EBR-PN - Bygelhandtag med pneumatisk ventil
Allmän information

Funktion

Handtaget levereras med snabbkopplingar för direkt montering av ett rör Ø 4 mm för pneumatik.

Handtaget möjliggör direktdrivning av en enkelverkande pneumatiskt manöverdon (utförande 3.2)eller dubbelverkande (utförande 5.2). Den kraft som skall appliceras på knappen för aktivering av enheten är oberoende av driftstrycket.

Handtaget är redan inställd med urladdningsfunktion av tryckkammaren.

EBR-PN handtaget kan monteras tillsammans med ett vanligt EBR handtag.

Tekniska funktioner
FunktionFiltrerad luft
Driftstryck2 ÷ 10 bar
Högsta arbetstemperatur

-20° ÷ +80°C: torr luft

0° ÷ +80°C:

Lastkapacitet130 Nl/min (6 bar, fritt utblås)
Arbetande kraft25 N (oberoende av arbetstryck)
Nominell diameter för luftpassageØ 2.5 mm

Tekniska data

Dragbelastning och slagtålighet: Värden på F1, F2, L1 och L2 som redovisas i tabellen är ett resultat av hållfasthetstester som utförts med lämplig kraftavkännande utrustning under provningsförhållanden i rumstemperatur som visas i figuren.

Elesa
Alla designrättigheter förbehållna i enlighet med lagen. Ange alltid källan vid reproduktion av våra ritningar.
