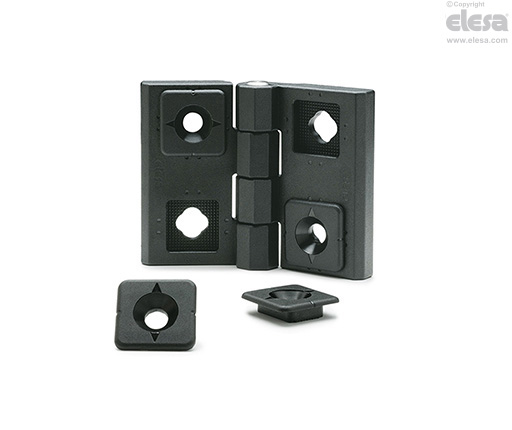

CFR. Gångjärn med justeringsinsatser

SUPER-teknopolymer




Välj artikel

loading

Tekniska specifikationer

Rulla horisontellt
Huvudspecifikationer

Material

Glasfiberförstärkt polyamidbaserad (PA) SUPER-teknopolymer, svart färg, matt yta.

Justerbar bussning

Teknopolymer, svart färg.

Cylindrisk pinne

AISI 303 rostfritt stål.

Standardutförande

Genomgående hål för M6 försänkta skruvar.

Allmän information

Kännetecken och användning

De justerbara bussningarna (Elesa patent) är utformade för att kompensera mindre förskjutning av dörren. Både vertikala och horisontella justeringar är möjliga genom att helt enkelt ställa in orienteringen på bussningen, och därmed få en perfekt anpassning mellan dörren och karmen.

Lettringen på gångjärnet och på baksidan av bussningen gör att exakt position bibehålls vid montering av gångjärnet.

En enda produkt kod kan användas för att kompensera vertikala, horisontella eller båda avvikelser.

Vridningsvinkel (ungefärligt värde)

Max 260° (-90° och +170° där 0° är det tillstånd där de sammankopplade ytorna är på samma plan).

Överskrid inte rotationsvinkelsgränsen då det kan påverka gångjärnets mekaniska prestanda.

För att välja lämplig modell och rätt antal gångjärn för din tillämpning, se Riktlinjer.

CFR. - Gångjärn med justeringsinsatser
CFR. - Gångjärn med justeringsinsatser
CFR. - Gångjärn med justeringsinsatser
Motståndskraftstester
Axiell belastningRadiell belastning90° vinklad belastning
CFR. - Gångjärn med justeringsinsatserCFR. - Gångjärn med justeringsinsatserCFR. - Gångjärn med justeringsinsatser
Max gräns statisk belastning
Sa [N]
Max gräns statisk belastning
Sr [N]
Max gräns statisk belastning
S90 [N]
180027002130

Max statisk belastning som kan göra att materialet kan gå sönder och äventyra gångjärnets funktionalitet. En faktor som också tar hänsyn till säkerhetsnivån för den specifika applikationen måste tillämpas på detta värde.
