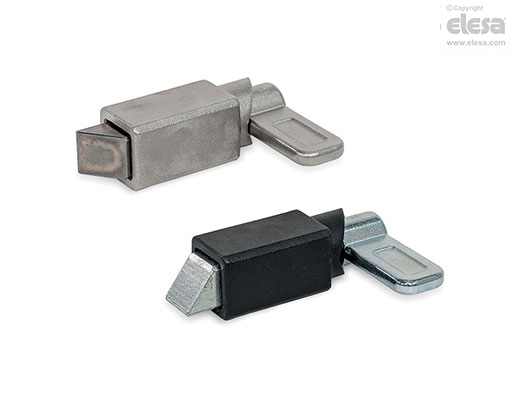

GN 724.1 Fjäderlås
Stål eller rostfritt stål, med avfasad låspinne, för svetsning
Huvudspecifikationer
Versioner
- Typ A1: avfasning, upptill
- Typ A2: avfasning, nedtill
- Typ A3: avfasning, höger
- Typ A4: avfasning, vänster
- Typ AU: omonterad
Styrning
- Precisionsgjutet stål ST
Svetsbart, svartoxiderat
- Precisionsgjutet rostfritt stål AISI CF-8 NI
Svetsbart
Spak
- Precisionsgjutet stål
Förzinkat, blåpassiverat för ST
- Precisionsgjutet rostfritt stål AISI CF-8 för NI
Låspinne
- Stål, sätthärdat
Förzinkat, blåpassiverat ST
- Rostfritt stål AISI 431, härdat NI
Skruv med rundat huvud och krysspår DIN 7985
- Förzinkat stål ST
- Rostfritt stål AISI 304 NI
Fjäder
AISI 316Ti rostfritt stål
Allmän information
Kännetecken och användning
Fjäderlås GN 724.1 har en låspinne med fyrkantigt tvärsnitt, en låsyta på ena sidan och en avfasning på den andra. När det rör sig i riktningen av den avfasade delen så passerar låspinnen över spår och kanter, och den avfasade delen för in låspinnen i styrningen. Låspinnen hakar automatiskt i läge när den förs mot låsytan. Låsningen kan lossas genom att dra i låsarmen.
Skåran i den övre änden av kurvan gör att låset hålls på plats om låspinnen tillfälligt behöver hindras från att sticka ut.
Måttoleranserna mellan låspinne och styrning väljs så att funktionens tillförlitlighet kan garanteras även efter svetsning, applicering av rostskyddande lager eller kontaminering. För typ AU måste låsmekanismen smörjas vid installationen. Typ A1, A2, A3 och A4 är försmorda. Låsmekanismen kan eftersmörjas vid behov.

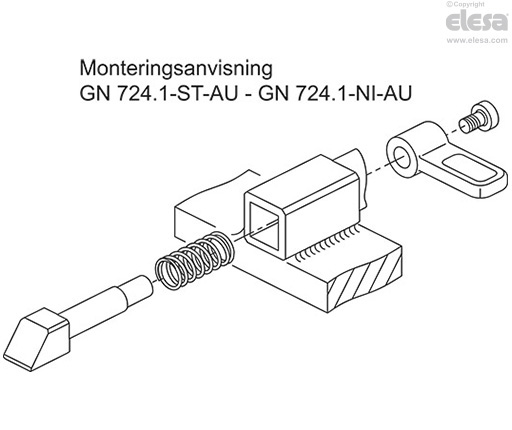

För att fästa genom svetsning rekommenderas främst AU-modellen, för att undvika förändringar i materialets mikrostruktur till följd av uppvärmning av fjädern och låspinnen. Fjäderlåset ska då inte monteras förrän den svetsade styrningen har ytbehandlats.
Alla designrättigheter förbehållna i enlighet med lagen. Ange alltid källan vid reproduktion av våra ritningar.
