Installation des colliers pour tubes DIN 3015

Mise en place des colliers pour tubes

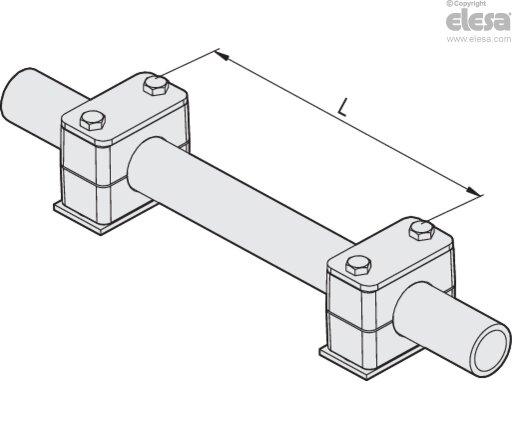

Pour les sections de tubes droites, il faut prévoir une distance minimale entre les paires de colliers pour tubes ; cette distance dépend principalement du diamètre du tube.

Ces distances s'appliquent à tous les types de colliers pour tubes, tels que les modèles DCE-S, DCE-H, DCE-D et les modules assemblés correspondants DCK-S, DCK-H, DCK-D.

Les distances minimales recommandées sont indiquées dans le tableau

Diamètre externe du tube	L [m]
6 - 13.5	1
13.5 - 18	1.2
18 - 32	1.5
32 - 38	2
38 - 57.2	2.7
57.2 - 75	3
75 - 76.1	3.5
76.1 - 88.9	3.7

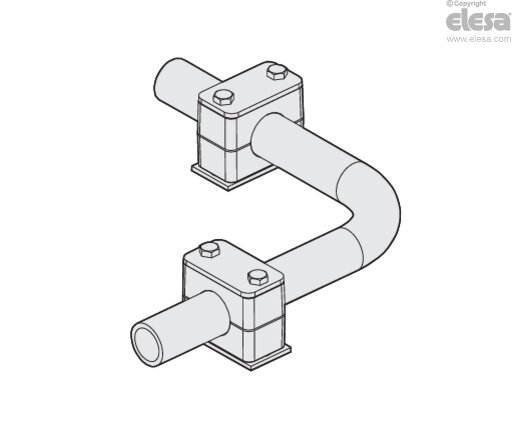

Outre la distance linéaire, il est important de bien positionner les colliers pour tubes à proximité des courbes prononcées. Plus précisément, les colliers pour tubes doivent se situer de part et d'autre de la courbure, le plus près possible de celle-ci.

Couples de serrage et forces axiales

Les couples de serrage et les forces axiales F nécessaires au montage des modules DCK-S, DCK-H et DCK-D sont indiqués dans le tableau.

La configuration du KIT permet notamment l'utilisation de colliers pour tubes DCE-S (série standard), DCE-H (série lourde), DCE-D (série double) avec plaques supérieures (DCE-PU), plaques inférieures à souder (DCE-PL) et vis à six pans (DCE-SRE).

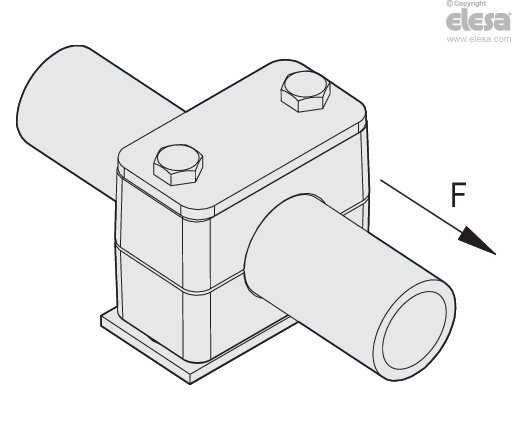

La valeur de charge F est une moyenne obtenue dans le cadre d'essais réalisés avec le tube en acier S 235 JR.

Lorsque le collier pour tubes est soumis à une contrainte axiale, le tube ne glisse pas à l'intérieur du collier.

Le glissement intervient lorsque la valeur F est atteinte.

Série standard
Groupe	Vis	Couple de serrage [Nm]	Charge axiale F maximale [kN]
1	M6	8	0.7
2	M6	8	1.2
3	M6	8	1.5
4	M6	8	1.7
5	M6	8	1.8
6	M6	8	2
7	M6	8	2.2

Série lourde
Groupe	Vis	Couple de serrage [Nm]	Charge axiale F maximale [kN]
1	M10	13	1.8
2	M10	13	3
3	M10	15	3.5
4	M12	30	8.5
5	M16	46	11.5

Série double
Groupe	Vis	Couple de serrage [Nm]	Charge axiale F maximale [kN]
1	M6	6	1.1
2	M8	13	2.5
3	M8	13	2.1
4	M8	13	2.9
5	M8	9	2.2
