GN 134.1 Noix de serrage bidirectionnelle

pour actionneurs linéaires, aluminium

Sélectionner le type




Sélectionner l'article

loading

Spécifications techniques

Faire défiler horizontalement
Spécifications principales

Matière

Aluminium, revêtement en résine époxy, couleur noire RAL 9005, finition mate.

Vis et écrous en acier INOX AISI 304.

Goujon de connexion en acier naturel.

Exécutions standards

  • GN 134.1-B-B: deux trous ronds.
  • GN 134.1-B-V: trou rond et trou carré.
  • GN 134.1-V-V: deux trous carrés et un goujon de connexion.
Informations générales

Caractéristiques et applications

Les systèmes de connexion GN 134.1 sont généralement utilisés avec les actionneurs linéaires carrés GN 291.1 ou ronds GN 291.

Le serrage du trou de guidage d1 / s1 permet de régler le positionnement de l’actionneur et de bloquer le curseur après avoir défini sa position définitive.

Les vis de blocage d4 peuvent être remplacées par les kits GN 911.

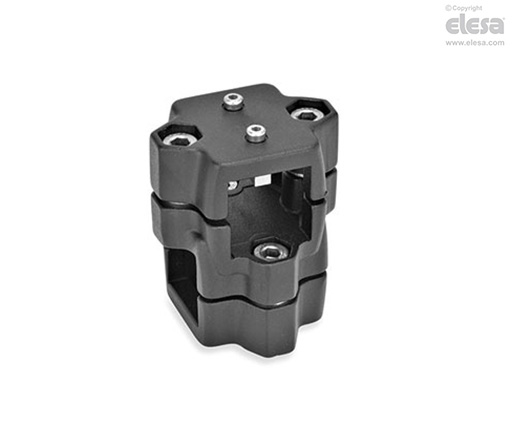

GN 134.1-V-V - Deux trous carrés
