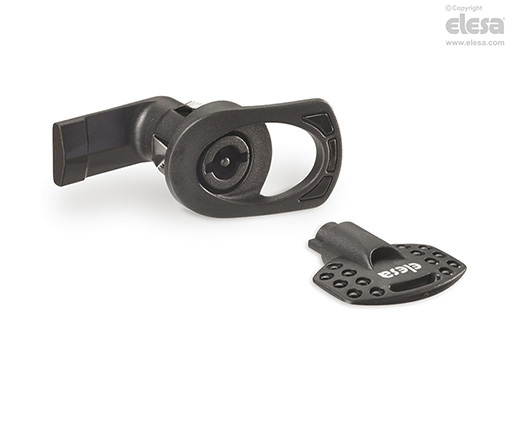

CQTL.FM Verrou quart de tour
Avec clé, fixation rapide, technopolymère
Spécifications principales
Matière
Technopolymère à base de polyamide (PA) renforcé de fibre de verre, couleur noire.
Joint d’étanchéité
Silicone appliqué directement sous la tête du stator.
Rondelle avec ailettes élastiques de fixation et vis autotaraudeuse
Acier INOX.
Clé
Technopolymère à base de polyamide (PA).
Rotation
90°.
Protection IP
Degré de protection IP 65 selon le tableau EN 60529.
Exécutions standards
- CQTL/A: cannelure à deux ailettes pour clé.
- CQTL/T: cannelure triangulaire pour clé.
Température maximum d'exercice en continu
130°C.
Outil de démontage (à commander séparément)
Code 421550 ATTREZZO CQT.FM en acier INOX AISI 304.
Informations générales
Caractéristiques
Avec épaisseurs de tôle comprises entre 1 et 2 mm les fermetures CQT.FM (brevetées) rendent le montage très rapide.
Autres exécution
Exécutions spéciales sur demande
- Levier de fermeture en acier zingué.
- Fermetures et clés fournies séparément.
Instructions d'emploi
Instructions d'assemblage

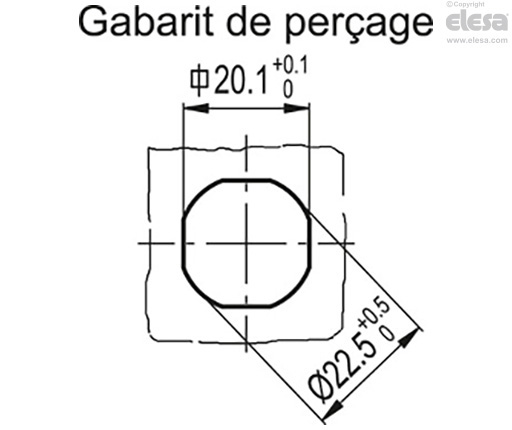

La fermeture est insérée dans le trou d’assemblage du portillon côté levier (voir figure) jusqu’au déclic des ailettes de la rondelle élastique, qui indique que la position d’utilisation est atteinte.
Pour en accélérer le montage les fermetures sont fournies avec levier déjà assemblé.
L'utilisation d’un outil de démontage (à commander séparément) permettra, si nécessaire, de démonter la fermeture de l’intérieur du portillon.
