2. Gravitationssyrda lägesindikatorer

Gravitationssyrda lägesindikatorer med analog och digital-analog avläsning



Lämplig för användning på axlar med horisontell eller max 60° lutande läge.

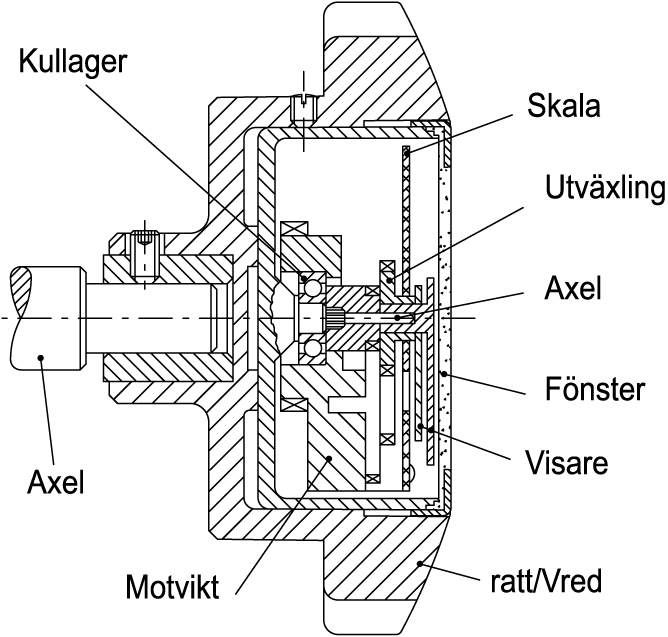

Mekanismen är inrymt i ett förseglat hölje (fig. 1). Det består av ett motvikt system, monterat på en precisions kullager, som roterar på en central axel integrerat med indikatorhöljet, monterat på ratten/vredet. Vid änden på axeln finns en röd visare, som roterar med ratten/vredet. Ett antal kugghjul med olika förhållanden överför rotationen på axeln till en svart visare.

En graderad skala är även fäst på motvikten. Om indikatorn är monterat på axlar med horisontellt läge (eller max 60° lutande) hålls skalan stilla av tyngdkraften och visaren roterar när man vrider på ratten/vredet.
