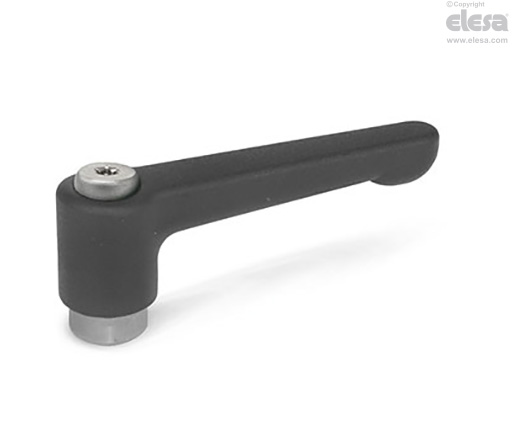

GN 302.1
Maniglie a ripresa
Leva piatta, lega di zinco, elemento di serraggio in acciaio INOX
Specifiche principali
Corpo leva
Lega di zinco pressofusa, rivestimento resina epossidica, colore nero, finitura mat.
Esecuzioni standard
Elemento di serraggio e vite di ritegno in acciaio INOX AISI 303.
Molla di richiamo in acciaio INOX AISI 302.
- Foro filettato.
- Vite filettata, lunghezza come indicato in tabella.
Informazioni generali
Caratteristiche e applicazioni
Le maniglie a ripresa GN 302.1, caratterizzate dalla posizione orizzontale della leva, presentano un ridotto ingombro e sono particolarmente indicate per tutte le applicazioni con limitati spazi di manovra.
Altre esecuzioni
Esecuzioni speciali a richiesta
- Corpo leva in colori diversi.
- Leva cromata
- Elemento di serraggio con filettature diverse.
Istruzioni d'uso
Istruzioni d'uso
Per la ripresa durante il serraggio sollevare la leva per disimpegnare la dentatura dell'elemento di serraggio e riportarla nella posizione di partenza. Rilasciando la leva, la molla di richiamo rimette automaticamente in presa la dentatura.
Quando non sia possibile una rotazione della leva di 360°, l'elemento di serraggio può essere facilmente avvitato (dopo aver disinserito la leva), operando sulla vite di testa con cava esagonale.
