BMST
Système de blocage à déclic
pour profilés avec rainure en T, technopolymère
Spécifications principales
Matière
Corps du système de blocage en technopolymère à base de polyamide (PA) renforcé de fibre de verre.
Calottes couvre-vis en technopolymère à base de polyesther (PBT).
Couleur noire ou grise RAL 7040 (C33), finition mate.
Ressort
Acier INOX.
Plaquette de fixation
Acier bruni.
Exécutions standards

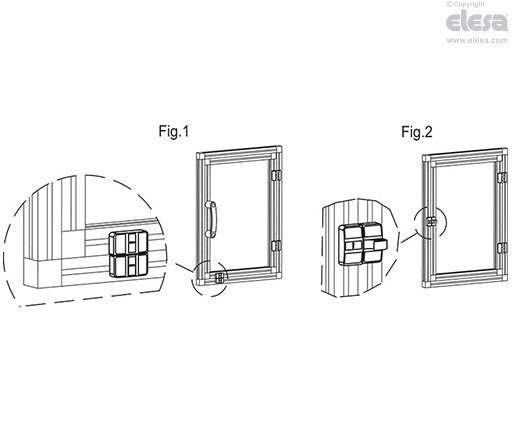

- BMST: dispositif à ressort de blocage et déblocage pour la fermeture des portillons.
Ouverture à tirer au moyen de la poignée ou du bouton (Fig.1).
- BMST.L: dispositif à ressort de blocage et déblocage pour la fermeture des portillons, avec levier d'actionnement pour l'ouverture (Fig.2).
Assemblage
Pour le fonctionnement correct du dispositif de blocage, il est conseillé de maintenir une distance de 1 mm entre les deux corps.
Les valeurs des forces dans le tableau se réfèrent à cette distance.

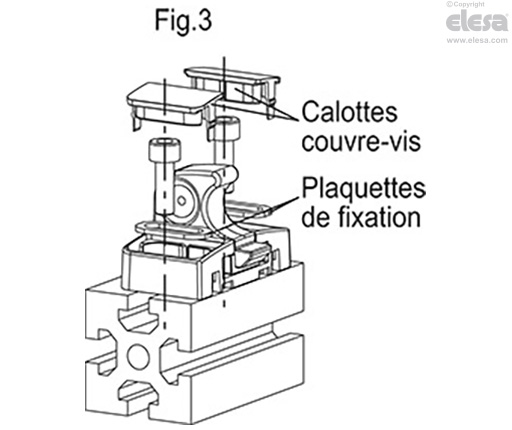

Pour l'assemblage il faut utiliser les plaquettes de fixation (comprises dans la fourniture) et les vis TCEI M6 (Fig.3).

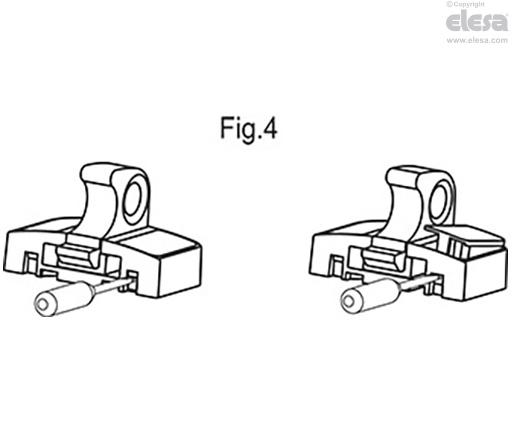

Pour enlèver les calottes couvre-vis utilisez un tournevis (Fig.4).
Informations générales
Caractéristiques et applications
Le système de blocage à déclic permet le serrage rapide des portes battantes.
Assemblage sur les profilés standard avec rainure en T de dimensions comprises entre 30 et 40mm.
Charge de rupture du système de blocage en position de fermeture = 4500 N.
Autres exécution
Exécution spéciale sur demande
Système de blocage en couleur blanche semblable à RAL 9002.
