GN 824-C

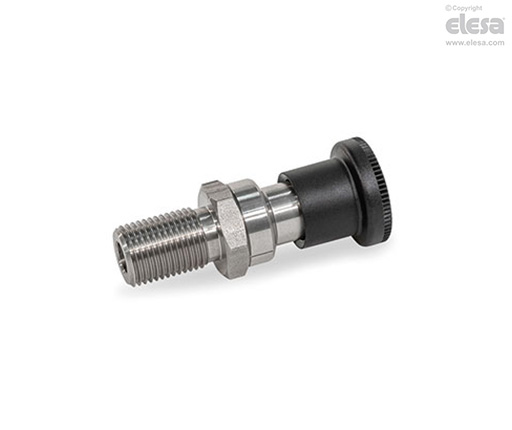

Pistoncini di posizionamento a molla

Con posizione di arresto, senza controdado

Informazioni

I pistoncini di posizionamento a molla GN 824 hanno un puntale a sezione quadrata, una superficie di aggancio su un lato e uno smusso sull'altro lato. Quando il movimento avviene in direzione del perno smussato, il puntale oltrepassa i bordi e le scanalature mentre il perno smussato lo sposta nel corpo filettato. Il puntale si blocca automaticamente in posizione quando viene spostato verso la superficie di aggancio. Il bloccaggio può essere sbloccato tirando la manopola.

I pistoncini di posizionamento a molla versioni C/CK con posizione di arresto trovano impiego nelle applicazioni dove il puntale deve rientrare temporaneamente. In questo caso la manopola viene retratta e poi ruotata di 90°. Una scanalatura trattiene il pistoncino in questa posizione.

Quando la vite senza testa non è serrata, è possibile regolare liberamente l'orientamento dello smusso lungo un arco di 360°. La posizione dello smusso è indicata da un trattino sul corpo filettato.

Istruzione di montaggio

La posizione della superficie di aggancio si può regolare liberamente lungo un arco di 360°.

Procedura di installazione:

1. Allentare la vite senza testa con una chiave esagonale.

2. Ruotare la manopola per spostare la superficie di aggancio nella posizione desiderata.

3. Serrare la vite senza testa con una chiave esagonale.



Accessori a richiesta

Bussole distanziali GN 609.5.
