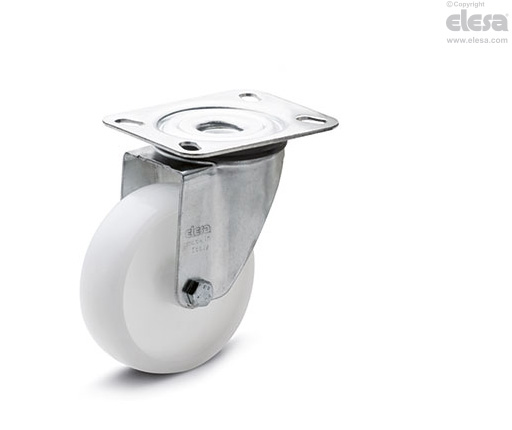

RE.F8-SBL-N

Ruote monolitiche con supporto in acciaio

Supporto a piastra girevole, senza freno, acciaio

Corpo ruota

Tecnopolimero a base poliammidica (PA).

Tipo di scorrimento

Mozzo con foro passante.

Supporto a piastra fissa

Lamiera di acciaio zincato, il supporto è studiato per resistere a carichi fino a 3000N.

Supporto a piastra girevole

Lamiera di acciaio zincato, il supporto è studiato per resistere a carichi fino a 3000N. La presenza dei due giri di sfere e il contatto diretto tra piastra e anello tenuta sfere con perno integrato garantiscono un'ottima manovrabilità. Non richiede manutenzione. E’ costituito da (vedi Fig.1):

1. piastra di supporto: lamiera di acciaio zincato elettroliticamente;
2. forcella: lamiera di acciaio zincato elettroliticamente;
3. anello tenuta sfere: lamiera di acciaio zincato elettroliticamente;
4. perno centrale: integrale con la piastra ribadito a freddo;
5. organi di rotazione: doppia corona di sfere lubrificata a grasso;
6. anello parapolvere: tecnopolimero grigio scuro RAL 7015, disponibile solo per le esecuzioni SBL e SBF.

Freno

Freno totale che blocca la rotazione sia della ruota sia del supporto. Le dimensioni ottimizzate ed il pedale a scomparsa garantiscono il minimo ingombro e la massima facilita' di azionamento. Molla in acciaio al carbonio temprato.

Esecuzioni standard

• PBL: supporto a piastra fissa, senza freno.

• SBL: supporto a piastra girevole, senza freno.

• SBF: supporto a piastra girevole, con freno.

• FBL: supporto a piastra girevole e foro passante centrale, senza freno.

• FBF: supporto a piastra girevole e foro passante centrale, con freno.
