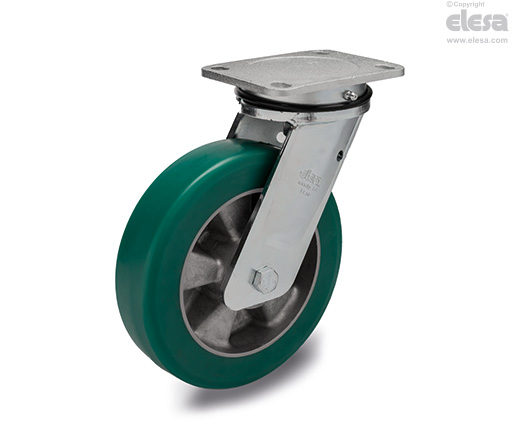

RE.F2-SSL-WH

Ruote con supporto per carichi pesanti

Supporto a piastra girevole, senza freno

Rivestimento

Poliuretano soft colato, durezza 75 Shore A.

Corpo centrale ruota

Alluminio pressofuso.

Tipo di scorrimento

Mozzo con cuscinetto a sfere. Soluzione ideale per carichi elevati e per movimentazioni di tipo continuativo.

Supporto a piastra fissa

Acciaio elettrosaldato con zincatura elettrolitica. Il supporto è studiato per resistere a carichi fino a 7000N. Adatto alle applicazioni industriali pesanti e condizioni di impiego gravose, come urti laterali e velocità elevate.

Supporto a piastra girevole

Acciaio elettrosaldato con zincatura elettrolitica.

La presenza di un cuscinetto assiale e di un cuscinetto conico garantisce un'ottima manovrabilità anche a pieno carico ed aumenta la resistenza del supporto agli utri laterali. E' dotato di ingrassatore e di sistema anti-allentamento del dado di bloccaggio. Il supporto è studiato per resistere a carichi fino a 7000N. Adatto alle applicazioni industriali pesanti e condizioni di impiego gravose, come urti laterali e velocità elevate.

E’ costituito da (vedi Fig.1):

1. piastra: acciaio forgiato con perno integrato, zincatura elettrolitica;
2. forcella: orecchie imbutite elettrosaldate alla flangia, zincatura elettrolitica;
3. organi di rotazione: cusinetto assiale a sfere e cusinetto a rulli conici;
4. ingrassatore;
5. sistema anti-allentamento del dado di bloccaggio.

Freno

Freno posteriore a doppio effetto con bloccaggio contemporaneo di ruota e supporto. Il freno e' efficace e semplice da usare: viene azionato e sbloccato con una semplice azione dall'alto verso il basso della punta del piede su due pedali indipendenti, garantendo in tal modo la massima comodità di manovra. L'efficacia della frenatura è registrabile con una vite M8 con cava esagonale.

Esecuzioni standard

• PSL-WH: supporto a piastra fissa, senza freno.

• SSL-WH: supporto a piastra girevole, senza freno.

• SSF-WH: supporto a piastra girevole, con freno.
