EBR-PN Maniglia con valvola pneumatica

Cos'è la maniglia EBR-PN e in quali applicazioni industriali viene utilizzata?

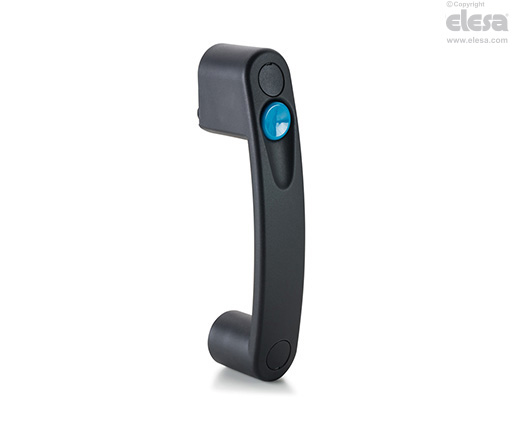

La EBR-PN è una maniglia ergonomica con valvola pneumatica integrata, realizzata in tecnopolimero a base poliammidica (PA) rinforzato con fibra di vetro. È progettata per il comando diretto di attuatori pneumatici a semplice effetto (valvola 3/2) o a doppio effetto (valvola 5/2) in ambito industriale. È particolarmente indicata per pannelli di controllo, sportelli di macchine, bracci snodati e qualsiasi applicazione in cui si richieda la gestione di un circuito pneumatico direttamente dal punto di presa.

Qual è la pressione di esercizio ammessa per la valvola pneumatica EBR-PN?

La valvola pneumatica integrata nella maniglia EBR-PN è progettata per funzionare con aria filtrata a una pressione compresa tra 2 e 10 bar. La forza di azionamento necessaria sul pulsante è di 25 N ed è completamente indipendente dalla pressione di esercizio, garantendo un comando costante e affidabile in tutto il campo operativo del circuito pneumatico.

Quali varianti di valvola sono disponibili per la maniglia EBR-PN?

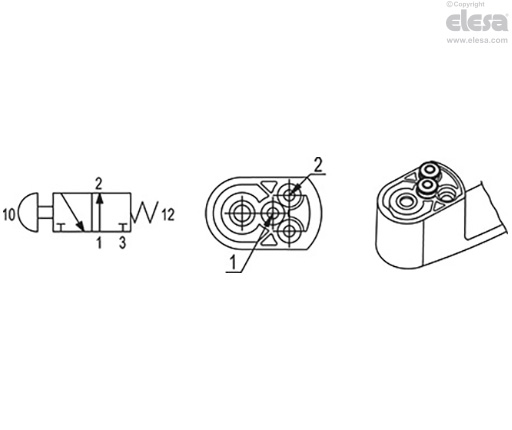

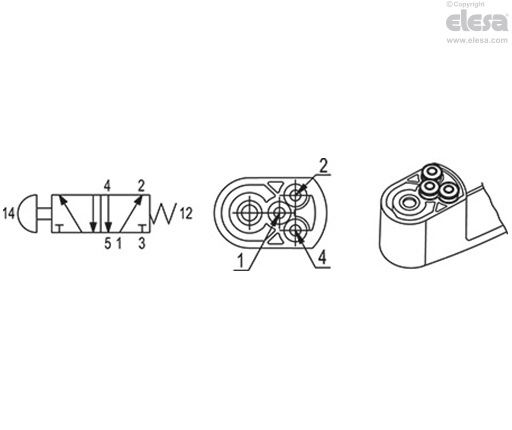

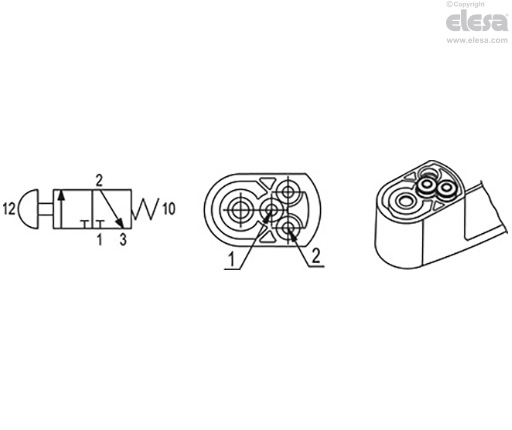

La EBR-PN è disponibile in tre esecuzioni standard, ciascuna con un diverso comportamento della valvola pneumatica integrata. La variante EBR-PN-3/2-NO (normalmente aperta) e interrompe il flusso alla pressione del pulsante. La variante EBR-PN-3/2-NC (normalmente chiusa) consente il passaggio del flusso all'azionamento. La variante EBR-PN-5/2 commuta il canale di uscita tra i due disponibili, adatta per attuatori a doppio effetto.

Come si collegano i tubi pneumatici alla maniglia EBR-PN?

La maniglia EBR-PN viene fornita completa di attacchi rapidi per l'inserimento diretto di tubi pneumatici con diametro esterno di 4 mm. Non sono necessari strumenti o raccordi aggiuntivi: il collegamento è immediato e facilita sia l'installazione che gli interventi di manutenzione. Il diametro nominale del passaggio aria interno è Ø 2,5 mm, con una portata nominale di 130 N/min misurata a 6 bar con scarico libero.

Qual è il range di temperatura di esercizio della maniglia EBR-PN?

La maniglia EBR-PN è utilizzabile in un ampio intervallo di temperature: da -20°C a +80°C con aria secca, e da 0°C a +80°C con aria lubrificata. Questa flessibilità la rende adatta sia ad ambienti industriali standard che ad applicazioni in condizioni termiche più critiche, come impianti all'aperto in climi freddi (con aria secca) o ambienti con cicli termici variabili.

Quali materiali compongono la maniglia EBR-PN e quali certificazioni possiede?

Il corpo principale è in tecnopolimero poliammidico (PA) rinforzato con fibra di vetro, colore grigio-nero, finitura mat — un materiale che assicura elevata resistenza meccanica, chimica e termica. Il pulsante è in tecnopolimero azzurro lucido per una facile identificazione visiva. Le calottine copriviti sono dello stesso materiale del corpo, fornite montate ma rimovibili con cacciavite. Le boccole interne sono in ottone con foro cieco filettato. Il prodotto è conforme alla direttiva europea RoHS sulla restrizione delle sostanze pericolose.

Quali sono i valori certificati di resistenza meccanica della maniglia EBR-PN?

I valori di resistenza meccanica sono stati rilevati con prove a rottura a temperatura ambiente tramite apparecchio dinamometrico certificato. Per tutte le varianti, la resistenza alla trazione è 4400 N. La resistenza all'urto è 31 J. Questi dati dimostrano l'elevata robustezza strutturale della maniglia, rendendola idonea ad applicazioni con sollecitazioni meccaniche intense.

La valvola integrata nella EBR-PN gestisce autonomamente lo scarico della pressione?

Sì. La maniglia EBR-PN è già predisposta con funzione di scarico della camera in pressione. Al rilascio del pulsante, la valvola gestisce automaticamente il venting della camera a monte o a valle (a seconda della configurazione), senza necessità di componenti di scarico esterni. Questa caratteristica semplifica il circuito pneumatico e riduce il numero di raccordi necessari nell'impianto.

La maniglia EBR-PN può essere abbinata ad altre maniglie della stessa famiglia di prodotti?

Sì. La maniglia EBR-PN è progettata per essere abbinata alla maniglia neutra EBR, priva di componenti pneumatici. Questo consente configurazioni simmetriche o multi-punto su pannelli, sportelli o macchine, mantenendo coerenza estetica e funzionale: la valvola pneumatica attiva su un lato e la presa neutra sull'altro.

Quali sono le dimensioni principali della maniglia EBR-PN e come avviene il montaggio?

La maniglia EBR-PN ha una lunghezza totale di 160 mm, con interasse tra i fori di fissaggio di 132 ± 0,2 mm e distanza frontale di 89 mm fino all'attacco M6. La zona di presa ha una larghezza di circa 46 mm e il diametro del foro passante è Ø 9,6 mm. Il fissaggio avviene tramite boccole in ottone con foro cieco filettato M6. Le calottine copriviti sono fornite già posizionate per una finitura ottimale e si rimuovono con un cacciavite standard per accedere alle viti di montaggio.
